Thiết Kế Mối Hàn Siêu Âm – Joint Design Ảnh Hưởng Đến Chất Lượng Như Thế Nào?
Trong quá trình hàn siêu âm nhựa, chất lượng mối hàn không chỉ phụ thuộc vào công suất máy, tần số, thời gian hàn hay vật liệu. Một yếu tố quan trọng nhưng thường bị bỏ qua là thiết kế mối hàn – Joint Design.
Một thiết kế mối hàn phù hợp giúp năng lượng siêu âm được tập trung đúng vị trí, tạo liên kết ổn định giữa hai chi tiết nhựa. Ngược lại, nếu Joint Design không phù hợp, sản phẩm có thể xuất hiện các lỗi như mối hàn yếu, không kín, cháy nhựa, nứt hoặc biến dạng.
Vậy thiết kế mối hàn siêu âm là gì và cần lưu ý những gì?
Joint Design là thiết kế hình học của khu vực tiếp xúc giữa hai chi tiết nhựa cần được hàn với nhau.
Trong hàn siêu âm, horn truyền dao động tần số cao xuống chi tiết nhựa. Dao động này tạo ra ma sát và nhiệt tại vùng tiếp xúc, làm vật liệu nhựa nóng chảy cục bộ và hình thành liên kết sau khi nguội.
Do đó, hình dạng của khu vực tiếp xúc sẽ quyết định cách năng lượng được truyền và tập trung vào mối hàn.
Một Joint Design tốt cần giúp:
Có thể sử dụng cùng một máy hàn siêu âm nhưng hai sản phẩm có thiết kế mối hàn khác nhau vẫn có thể cho kết quả hoàn toàn khác nhau.
Điều này xảy ra vì năng lượng siêu âm cần được truyền đến đúng vị trí và đúng cách.
Nếu diện tích tiếp xúc quá lớn, năng lượng có thể bị phân tán và khó tạo ra nhiệt cần thiết tại vùng hàn.
Ngược lại, một thiết kế có khả năng tập trung năng lượng tốt sẽ giúp quá trình nóng chảy diễn ra nhanh và ổn định hơn.
Vì vậy, thiết kế mối hàn siêu âm cần được tính toán ngay từ giai đoạn thiết kế sản phẩm, thay vì chỉ xử lý khi sản phẩm đã hoàn thiện.

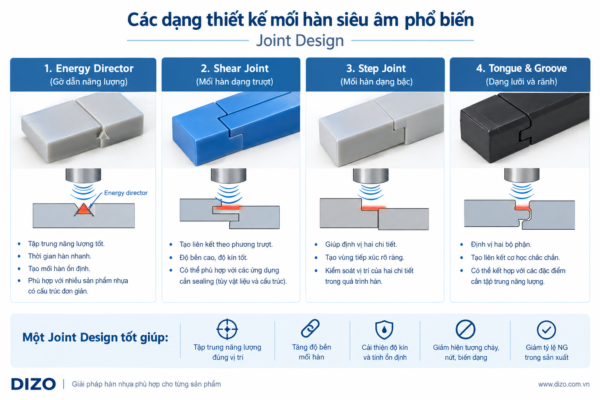

Energy Director là một trong những thiết kế phổ biến trong hàn siêu âm.
Thiết kế này tạo một gờ nhỏ tại khu vực cần hàn. Khi horn truyền dao động siêu âm, năng lượng được tập trung tại phần gờ này.
Phần nhựa tại vị trí tập trung năng lượng sẽ nhanh chóng nóng chảy và tạo liên kết với chi tiết còn lại.
Ưu điểm:
Với Shear Joint, hai chi tiết nhựa được thiết kế để tạo sự tiếp xúc theo phương trượt.
Trong quá trình hàn, dao động siêu âm tạo ra nhiệt tại vùng tiếp xúc, giúp hai chi tiết liên kết với nhau.
Thiết kế này thường được cân nhắc khi sản phẩm yêu cầu độ bền cao hoặc độ kín tốt.
Đặc biệt, Shear Joint có thể phù hợp với một số ứng dụng yêu cầu khả năng sealing, tùy thuộc vào vật liệu và cấu trúc sản phẩm.
Step Joint sử dụng cấu trúc bậc giữa hai chi tiết.
Thiết kế này giúp định vị hai bộ phận trong quá trình lắp ráp, đồng thời tạo vùng tiếp xúc tương đối rõ ràng cho quá trình hàn.
Một ưu điểm khác là thiết kế dạng bậc có thể giúp kiểm soát vị trí của hai chi tiết trước và trong quá trình hàn.
Tongue & Groove sử dụng một phần nhô ra và một phần rãnh tương ứng giữa hai chi tiết.
Thiết kế này giúp định vị hai bộ phận và tạo cấu trúc liên kết cơ học.
Tùy vào yêu cầu của sản phẩm, thiết kế có thể được kết hợp với các đặc điểm giúp tập trung năng lượng siêu âm tại khu vực hàn.
Để hiểu rõ hơn về các dạng thiết kế mối hàn như Energy Director, Shear Joint, Step Joint và Tongue & Groove, bạn có thể tham khảo hướng dẫn về Joint Design trong hàn nhựa siêu âm từ Dukane. Choosing the Right Joint Design for Ultrasonic Plastic Bonding | Dukane
Không có một Joint Design duy nhất phù hợp với tất cả sản phẩm. Khi thiết kế, cần xem xét đồng thời nhiều yếu tố.
Loại nhựa có ảnh hưởng lớn đến khả năng truyền và hấp thụ năng lượng siêu âm.
Các vật liệu khác nhau có đặc tính nóng chảy, độ cứng và khả năng truyền rung khác nhau. Vì vậy, Joint Design cần được lựa chọn dựa trên loại vật liệu thực tế.
Độ dày thành, kích thước sản phẩm, khoảng cách từ vùng hàn đến các chi tiết khác và cấu trúc bên trong đều có thể ảnh hưởng đến quá trình truyền năng lượng.
Trước khi thiết kế cần xác định sản phẩm cần:
Mỗi yêu cầu có thể dẫn đến một lựa chọn Joint Design khác nhau.
Vùng hàn cần được thiết kế sao cho năng lượng từ horn có thể truyền đến đúng vị trí.
Nếu vùng hàn quá xa hoặc cấu trúc sản phẩm không phù hợp, hiệu quả truyền năng lượng có thể bị ảnh hưởng.
Một số lỗi thường gặp trong hàn siêu âm có thể liên quan đến thiết kế mối hàn:
Mối hàn không chắc:
Có thể do năng lượng không được tập trung hiệu quả hoặc diện tích tiếp xúc không phù hợp.
Nhựa bị cháy:
Năng lượng tập trung quá mức hoặc thông số hàn chưa phù hợp có thể gây quá nhiệt tại vùng hàn.
Nhựa tràn ra ngoài:
Có thể liên quan đến thiết kế vùng chứa nhựa nóng chảy hoặc khoảng hở của kết cấu.
Sản phẩm bị nứt:
Thiết kế mối hàn và cấu trúc sản phẩm không phù hợp có thể tạo ứng suất tại khu vực hàn.
Mối hàn không đồng đều:
Có thể xảy ra khi áp lực, thiết kế Joint Design hoặc khả năng truyền năng lượng không đồng đều trên toàn bộ vùng hàn.
Do đó, khi xảy ra lỗi, không nên chỉ tăng công suất hoặc tăng thời gian hàn. Cần kiểm tra cả thiết kế mối hàn và cấu trúc sản phẩm.
Lý tưởng nhất là xem xét Joint Design ngay từ giai đoạn thiết kế sản phẩm.
Quy trình có thể được triển khai theo các bước:
Thiết kế sản phẩm → Xác định vật liệu → Thiết kế Joint Design → Chọn phương pháp hàn → Thiết kế horn & jig → Thử nghiệm → Tối ưu thông số → Sản xuất hàng loạt
Cách tiếp cận này giúp hạn chế việc phải thay đổi kết cấu sản phẩm sau khi khuôn đã được chế tạo.
Đối với các sản phẩm yêu cầu độ kín hoặc độ bền cao, việc thử nghiệm mẫu trước khi sản xuất hàng loạt càng quan trọng.
Trong thực tế, việc lựa chọn máy hàn siêu âm chỉ là một phần của toàn bộ giải pháp.
Để đạt được mối hàn ổn định, cần xem xét đồng thời:
Vì vậy, với những sản phẩm mới hoặc sản phẩm có yêu cầu kỹ thuật cao, nên thực hiện hàn thử mẫu trước khi đưa vào sản xuất hàng loạt.
Một mối hàn siêu âm chất lượng không chỉ phụ thuộc vào việc lựa chọn một chiếc máy có công suất phù hợp. Thiết kế Joint Design, vật liệu nhựa, horn, jig và các thông số hàn cần được xem xét đồng thời để tạo ra một quy trình hàn ổn định.
Đặc biệt, với những sản phẩm mới, việc xác định thiết kế mối hàn siêu âm ngay từ giai đoạn thiết kế sản phẩm có thể giúp hạn chế nhiều vấn đề phát sinh khi đưa vào sản xuất hàng loạt.
Tại DIZO, chúng tôi không chỉ cung cấp máy hàn siêu âm mà còn tập trung vào việc tìm giải pháp hàn phù hợp với từng sản phẩm và yêu cầu sản xuất của khách hàng.
Từ việc đánh giá sản phẩm, vật liệu và Joint Design, DIZO có thể cùng khách hàng xem xét:
Sản phẩm → Thiết kế mối hàn → Phương pháp hàn → Máy hàn → Horn & Jig → Thử nghiệm → Tối ưu thông số
Cách tiếp cận này giúp doanh nghiệp chủ động hơn trong quá trình phát triển sản phẩm, đồng thời hướng tới mối hàn chắc chắn, ổn định và phù hợp với sản xuất hàng loạt.
Nếu doanh nghiệp của bạn đang thiết kế sản phẩm nhựa mới, cần lựa chọn phương pháp hàn hoặc gặp vấn đề về chất lượng mối hàn, hãy liên hệ DIZO để được tư vấn giải pháp phù hợp.
DIZO – Giải pháp hàn nhựa phù hợp cho từng sản phẩm. Liên hệ – DIZO VIỆT NAM để được tư vấn ngay!
Thiết kế mối hàn siêu âm – Joint Design là một trong những yếu tố quan trọng quyết định hiệu quả của quá trình hàn nhựa.
Một Joint Design phù hợp có thể giúp tập trung năng lượng tốt hơn, tăng độ bền và độ kín của mối hàn, đồng thời giảm các lỗi như cháy nhựa, nứt, biến dạng hoặc mối hàn không ổn định.
Vì vậy, Joint Design nên được xem xét ngay từ giai đoạn thiết kế sản phẩm thay vì chỉ điều chỉnh thông số máy khi sản phẩm đã phát sinh lỗi.
Thiết kế đúng ngay từ đầu sẽ giúp quá trình hàn ổn định hơn và tạo nền tảng tốt cho sản xuất hàng loạt.
