Trong quá trình hàn nhựa công nghiệp, máy hàn và horn là những bộ phận được nhắc đến nhiều nhất. Tuy nhiên, để sản phẩm được định vị chính xác và mối hàn đạt độ ổn định cao, đồ gá hàn nhựa cũng đóng vai trò đặc biệt quan trọng.
Mỗi sản phẩm có hình dạng, kích thước, vị trí mối hàn và yêu cầu kỹ thuật khác nhau. Vì vậy, một loại đồ gá tiêu chuẩn không phải lúc nào cũng phù hợp.
Thiết kế đồ gá riêng cho khách hàng là giải pháp giúp đồ gá được xây dựng theo đúng hình dạng sản phẩm và yêu cầu của từng ứng dụng, từ đó hỗ trợ quá trình hàn chính xác, ổn định và thuận tiện hơn cho sản xuất.
Đồ gá hàn nhựa là bộ phận dùng để định vị, cố định và hỗ trợ sản phẩm trong quá trình hàn.
Trong một chu kỳ hàn, sản phẩm cần được đặt đúng vị trí trước khi horn hoặc bộ phận hàn tác động lên chi tiết. Nếu sản phẩm bị xê dịch, nghiêng hoặc không được hỗ trợ đầy đủ, vị trí truyền năng lượng có thể thay đổi và dẫn đến sự không đồng đều giữa các sản phẩm.
Đặc biệt với hàn siêu âm, đồ gá cần giữ cho chi tiết ổn định trong quá trình horn truyền dao động xuống khu vực mối hàn.
Vì vậy, đồ gá không đơn thuần là một bộ phận để “giữ sản phẩm”, mà là một phần của hệ thống hàn hoàn chỉnh.
Không phải sản phẩm nhựa nào cũng có hình dạng đơn giản.
Trong thực tế, sản phẩm có thể có:
Nếu sử dụng một đồ gá không phù hợp, sản phẩm có thể không được định vị chính xác hoặc vùng mối hàn không được hỗ trợ đầy đủ.
Do đó, thiết kế đồ gá theo sản phẩm giúp giải quyết những yêu cầu mà đồ gá tiêu chuẩn khó đáp ứng.
Chức năng đầu tiên của đồ gá là xác định vị trí của sản phẩm trước và trong quá trình hàn.

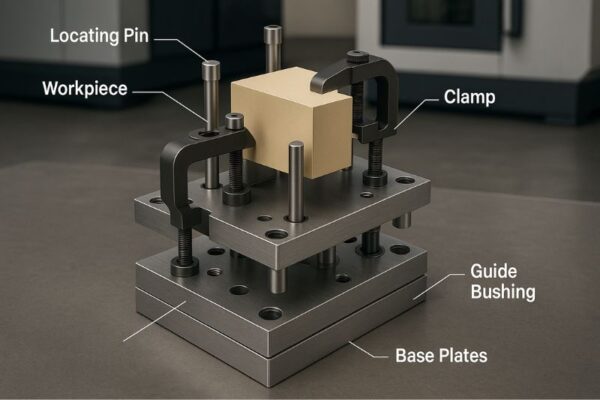

Đồ gá có thể sử dụng các kết cấu định vị phù hợp với hình dạng chi tiết như:
Khi sản phẩm được định vị chính xác, horn có thể tác động đúng vào khu vực cần hàn.
Trong quá trình hàn, sản phẩm cần được giữ đủ chắc để hạn chế chuyển động không mong muốn.
Đối với hàn siêu âm, đồ gá phải hỗ trợ sản phẩm phù hợp để năng lượng siêu âm được truyền đến vùng mối hàn một cách hiệu quả.
Đây là một trong những yếu tố quan trọng nhất khi thiết kế đồ gá hàn siêu âm.
Đồ gá cần hỗ trợ phù hợp ở khu vực bên dưới mối hàn. Nếu vùng này không được đỡ đầy đủ, thành sản phẩm có thể bị biến dạng hoặc chuyển động trong quá trình hàn.
Đặc biệt với những mối hàn dạng shear joint, việc hỗ trợ thành sản phẩm càng quan trọng.
Trong sản xuất hàng loạt, sản phẩm cần được đặt vào máy theo cùng một vị trí ở mỗi chu kỳ.
Một đồ gá được thiết kế tốt giúp giảm sự phụ thuộc vào thao tác của người vận hành và tạo điều kiện để duy trì tính nhất quán giữa các chu kỳ hàn.
Độc giả có thể tham khảo thêm tại trang web sau để hiểu thêm về vai trò của đồ gá: Ultrasonic Tooling by Dukane | Learn More!
Doanh nghiệp nên cân nhắc thiết kế đồ gá riêng cho khách hàng khi:
Các chi tiết có bề mặt cong, nhiều góc hoặc hình dạng phức tạp thường cần đồ gá được thiết kế theo biên dạng thực tế.
Khi vị trí hàn nằm sâu hoặc có nhiều chi tiết xung quanh, đồ gá cần tạo điều kiện để sản phẩm được đặt đúng vị trí và horn có thể tiếp cận khu vực cần hàn.
Đối với các sản phẩm yêu cầu vị trí mối hàn chính xác, đồ gá riêng có thể giúp kiểm soát tốt hơn vị trí của sản phẩm trong từng chu kỳ.
Khi sản lượng tăng, sự lặp lại của thao tác đặt sản phẩm trở nên quan trọng. Đồ gá phù hợp giúp quá trình loading và positioning ổn định hơn.
Đồ gá có thể được thiết kế kết hợp với cảm biến, cơ cấu kẹp, bàn trượt hoặc hệ thống tự động để phù hợp với dây chuyền sản xuất.
Một đồ gá máy hàn siêu âm không thể chỉ được thiết kế dựa trên kích thước bên ngoài của sản phẩm.
Các yếu tố quan trọng cần được xem xét bao gồm:
Biên dạng sản phẩm là cơ sở để xác định vị trí tỳ, cavity và các điểm định vị.
Đồ gá cần giữ sản phẩm đủ chắc nhưng không gây cản trở cho quá trình hàn.
Cần xác định chính xác:
Đồ gá phải hỗ trợ sản phẩm theo cách phù hợp với vị trí mối hàn.
Thiết kế mối hàn và đồ gá có mối liên hệ chặt chẽ.
Ví dụ, với các mối hàn sử dụng energy director, đồ gá cần hỗ trợ sản phẩm phù hợp để năng lượng được truyền vào vùng mối hàn.
Với shear joint, việc hỗ trợ thành sản phẩm càng cần được chú ý để hạn chế hiện tượng thành bị đẩy ra ngoài trong quá trình hàn.
ABS, PP, PC, PA và các loại nhựa khác có đặc tính hàn khác nhau.
Do đó, thiết kế đồ gá cần được xem xét cùng với:
Một đồ gá tốt không chỉ chính xác mà còn phải thuận tiện khi sử dụng.
Cần xem xét:
Để tạo ra một đồ gá phù hợp, quá trình thiết kế nên bắt đầu từ chính sản phẩm và yêu cầu hàn.
Khách hàng cung cấp các thông tin cần thiết như:
Trong trường hợp chưa có đầy đủ bản vẽ, mẫu sản phẩm thực tế có thể được sử dụng để đánh giá ban đầu.
Đội ngũ kỹ thuật xác định:
Dựa trên dữ liệu sản phẩm, đồ gá được thiết kế theo biên dạng và yêu cầu của ứng dụng.
Tùy sản phẩm, thiết kế có thể bao gồm:
Sau khi thống nhất thiết kế, các chi tiết của đồ gá được gia công theo yêu cầu kỹ thuật.
Vật liệu được lựa chọn dựa trên:
Đồ gá được lắp trên máy hàn và tiến hành thử nghiệm với sản phẩm thực tế.
Ở giai đoạn này có thể đánh giá:
Nếu kết quả thử nghiệm chưa đáp ứng yêu cầu, thiết kế có thể được điều chỉnh trước khi đưa vào sản xuất chính thức.
Đây là bước quan trọng để đảm bảo đồ gá thực sự phù hợp với sản phẩm, thay vì chỉ phù hợp trên bản vẽ.
Sản phẩm được định vị theo một vị trí xác định, hạn chế sai lệch trong quá trình đặt sản phẩm.
Khi sản phẩm được hỗ trợ và giữ đúng vị trí, quá trình truyền năng lượng đến vùng hàn có thể được kiểm soát tốt hơn.
Đồ gá có thể giúp hạn chế các lỗi như đặt lệch, đặt sai hướng hoặc không đặt sản phẩm đúng vị trí.
Thiết kế đồ gá phù hợp giúp người vận hành dễ dàng đặt và lấy sản phẩm, đặc biệt trong sản xuất hàng loạt.
Đồ gá có thể được tích hợp vào hệ thống máy tự động, robot hoặc dây chuyền sản xuất tùy theo yêu cầu.
Đây là yếu tố đặc biệt quan trọng khi doanh nghiệp cần duy trì chất lượng ổn định trong hàng nghìn hoặc hàng triệu chu kỳ sản xuất.

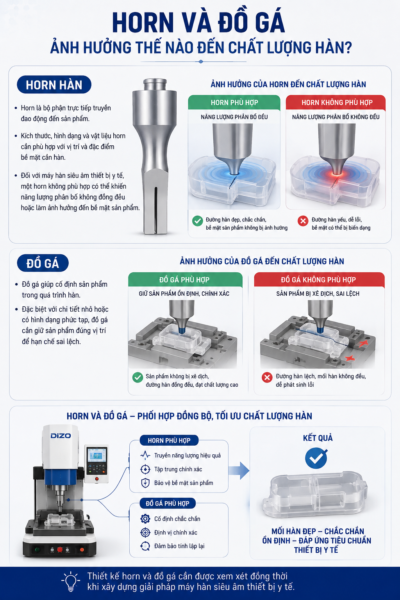

Trong hệ thống hàn siêu âm, horn và đồ gá không nên được xem xét tách biệt hoàn toàn.
Horn truyền năng lượng vào sản phẩm từ phía trên, trong khi đồ gá hỗ trợ và định vị sản phẩm từ phía dưới.
Nếu horn được thiết kế chính xác nhưng đồ gá không hỗ trợ đúng vị trí, hiệu quả của toàn bộ quá trình hàn vẫn có thể bị ảnh hưởng.
Ngược lại, một đồ gá tốt nhưng horn không phù hợp với hình dạng sản phẩm cũng không thể đảm bảo kết quả hàn tối ưu.
Vì vậy, với những ứng dụng phức tạp, việc thiết kế horn + đồ gá + sản phẩm + thông số hàn như một hệ thống hoàn chỉnh sẽ giúp quá trình phát triển giải pháp hiệu quả hơn.
Tại DIZO, đồ gá được xem là một phần trong giải pháp hàn nhựa, không đơn thuần là phụ kiện đi kèm máy.
Tùy theo từng ứng dụng, DIZO có thể xem xét các yếu tố:
Từ đó, giải pháp thiết kế đồ gá riêng cho khách hàng được xây dựng theo sản phẩm thực tế.
Đối với các ứng dụng hàn siêu âm, đồ gá có thể được thiết kế để phù hợp với horn, máy hàn và vị trí mối hàn, giúp quá trình định vị, hỗ trợ và thao tác sản phẩm thuận tiện hơn.
Một sản phẩm có hình dạng khác nhau có thể cần một cách định vị khác nhau. Vì vậy, thay vì sử dụng một đồ gá tiêu chuẩn cho mọi sản phẩm, việc thiết kế đồ gá theo từng ứng dụng giúp doanh nghiệp có giải pháp phù hợp hơn với quy trình sản xuất thực tế.
DIZO không chỉ cung cấp máy hàn nhựa mà còn hỗ trợ khách hàng trong việc lựa chọn công nghệ, thiết kế tooling và xây dựng giải pháp phù hợp với sản phẩm.
Nếu doanh nghiệp đang cần thiết kế đồ gá hàn nhựa, đồ gá máy hàn siêu âm hoặc giải pháp tooling theo sản phẩm, hãy cung cấp mẫu sản phẩm hoặc bản vẽ để đội ngũ kỹ thuật DIZO đánh giá và đề xuất phương án phù hợp.
Thiết kế đồ gá riêng cho khách hàng là một yếu tố quan trọng để xây dựng quy trình hàn nhựa ổn định, đặc biệt đối với những sản phẩm có hình dạng phức tạp hoặc yêu cầu độ chính xác cao.
Một đồ gá phù hợp cần đảm bảo ba yếu tố chính: định vị chính xác – hỗ trợ đúng vùng hàn – thuận tiện cho sản xuất.
Khi được thiết kế đồng bộ với sản phẩm, horn và máy hàn, đồ gá không chỉ giúp giữ sản phẩm mà còn góp phần nâng cao tính ổn định, khả năng lặp lại và hiệu quả của toàn bộ quy trình hàn.
