Đối với các kỹ sư và nhà thiết kế ô tô, bình nhiên liệu không còn chỉ là một thùng chứa thụ động. Nó đã trở thành một bộ phận then chốt trong cuộc đua về hiệu suất, an toàn và hiệu năng vận hành. Thách thức cốt lõi là gì? Đó là đạt được mức giảm khối lượng đáng kể nhằm cải thiện hiệu suất tiêu thụ nhiên liệu và tăng phạm vi hoạt động của xe điện (EV), mà không làm suy giảm khả năng chịu va chạm hoặc vi phạm các tiêu chuẩn nghiêm ngặt về phát thải bay hơi.
Đây chính là lý do khiến các bình nhiên liệu nhựa hiện đại—chủ yếu được sản xuất từ Polyethylene mật độ cao (HDPE)—trở thành tiêu chuẩn của ngành.
Tuy nhiên, việc lựa chọn vật liệu chỉ là một nửa câu chuyện. Yếu tố quyết định thực sự đến độ tin cậy của bình nhiên liệu nhựa—khả năng chịu va chạm, áp suất nội tại và sự lão hóa do tiếp xúc nhiên liệu trong nhiều thập kỷ—nằm ở chất lượng của các mối hàn.
Với Jensen từ Dizo Sonics, người có hơn hai thập kỷ kinh nghiệm trong lĩnh vực ghép nối nhựa chính xác, tôi đã chứng kiến cách mà công nghệ hàn tiên tiến có thể biến HDPE từ một vật liệu tốt thành một giải pháp vượt trội.
Tài liệu này cung cấp một lộ trình rõ ràng và có tính ứng dụng cao—từ khoa học vật liệu, so sánh trực tiếp, đến khung lựa chọn thực tiễn và các giải pháp thực tế—nhằm giúp bạn giải quyết những thách thức thiết kế phức tạp nhất.
1. Tại sao lại là nhựa? Sự phát triển của bình nhiên liệu ô tô
Bình nhiên liệu ô tô đã trải qua một cuộc cách mạng thầm lặng. Từ thép nặng, dễ bị ăn mòn, đến các hệ thống nhựa thổi khuôn hiện đại ngày nay, xu hướng phát triển tập trung vào tích hợp, hiệu quả và an toàn.
Các bình nhiên liệu nhựa hiện đại trong ngành ô tô hầu như được sản xuất từ Polyethylene mật độ cao (HDPE). Loại polymer nhiệt dẻo này mang lại sự kết hợp độc đáo của các tính chất cần thiết cho việc chứa nhiên liệu: khả năng kháng hóa chất tuyệt vời với xăng và dầu diesel, độ bền va đập cao (độ dai gãy), và khả năng làm việc tốt ở nhiệt độ thấp.
Công nghệ sản xuất chủ đạo là thổi khuôn (blow molding). Phương pháp này cho phép tạo ra các hình dạng 3D phức tạp, có thể ôm sát các chi tiết khung gầm, tối ưu hóa không gian và dung tích nhiên liệu. Một bình nhiên liệu ô tô con điển hình có dung tích từ 45 đến 75 lít, với độ dày thành được điều chỉnh linh hoạt từ 3 mm đến 6 mm trong quá trình tạo hình nhằm cân bằng giữa khối lượng và độ bền kết cấu.
So với bình thép tương đương, bình HDPE có thể nhẹ hơn tới 30%, trực tiếp góp phần cải thiện hiệu suất nhiên liệu và giảm phát thải CO₂.
Mặc dù thổi khuôn tạo ra thân chính của bình, nhưng không có bình nào là một khối đơn. Nó cần tích hợp nhiều chi tiết: cụm cảm biến mức nhiên liệu (sending unit), van chống lật (rollover valve), giá đỡ (brackets), và thường là các vách ngăn bên trong (baffles) để hạn chế dao động nhiên liệu.
Các chi tiết này được gắn vào thông qua công nghệ hàn, tạo ra liên kết vĩnh viễn ở cấp độ phân tử.
Đây chính là điểm mà nhiều thiết kế thành công hoặc thất bại. Một mối hàn kém chất lượng là một điểm yếu tiềm tàng—có thể gây rò rỉ nhiên liệu, thẩm thấu (permeation), hoặc thậm chí phá hủy nghiêm trọng khi xảy ra va chạm.
Do đó, các công nghệ hàn tiên tiến như hàn siêu âm (ultrasonic welding) và hàn bản nhiệt (hot plate welding) không chỉ đơn thuần là công đoạn lắp ráp, mà là yếu tố nền tảng quyết định đến độ kín, an toàn và độ bền lâu dài của bình.
3. So sánh bình nhiên liệu nhựa và kim loại: Phân tích dựa trên dữ liệu
Việc lựa chọn giữa bình nhiên liệu nhựa (HDPE) và kim loại truyền thống (thép hoặc nhôm) là một quyết định cốt lõi. Bảng so sánh dưới đây—dựa trên dữ liệu ngành và hiệu suất vòng đời—làm rõ vì sao nhựa đã trở thành lựa chọn chủ đạo trong xe du lịch.

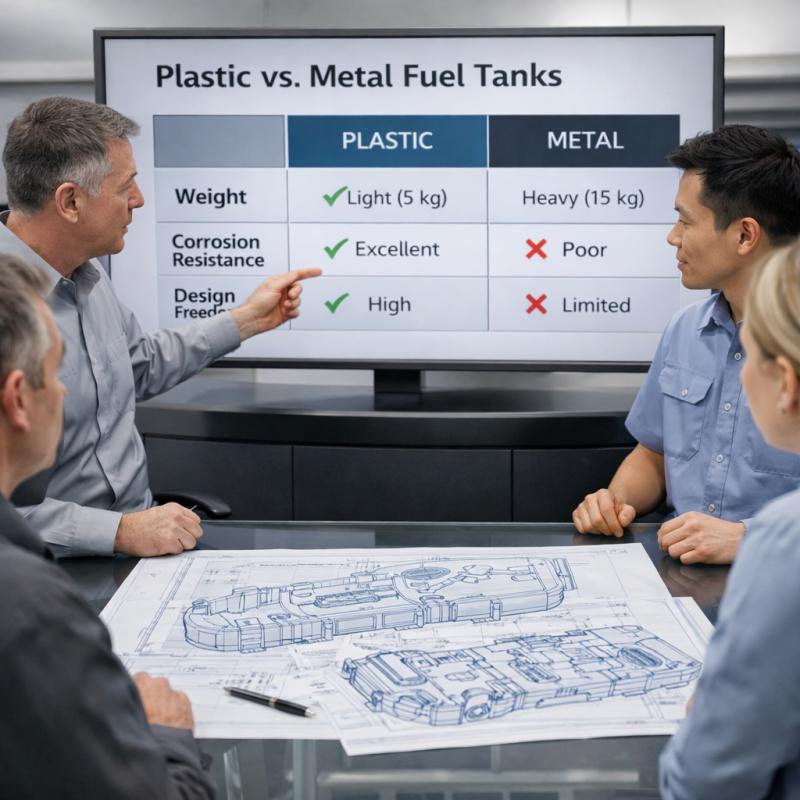

Bảng so sánh chi tiết
| Tiêu chí | Bình nhiên liệu nhựa (HDPE) | Bình nhiên liệu kim loại (Thép/Nhôm) | Hàm ý thiết kế quan trọng |
|---|---|---|---|
| Khối lượng | Nhẹ hơn đáng kể (giảm tới 30%) | Nặng hơn | Nhựa giúp cải thiện trực tiếp hiệu suất nhiên liệu và phạm vi hoạt động EV |
| Khả năng chống ăn mòn | Rất tốt – trơ với nhiên liệu và muối đường | Kém (thép) / Tốt (nhôm) | Loại bỏ một cơ chế hỏng hóc chính → giảm chi phí bảo hành |
| Tự do thiết kế | Rất cao – tạo hình 3D phức tạp bằng thổi khuôn | Hạn chế – tạo hình từ tấm dập và hàn | Cho phép tối ưu bố trí trong không gian khung gầm chật hẹp |
| Chi phí sản xuất | Chi phí khuôn thấp hơn ở sản lượng trung bình; hiệu quả với hình dạng phức tạp | Chi phí khuôn/dập cao; hình dạng đơn giản rẻ hơn khi sản lượng cực lớn | Nhựa phù hợp với mô hình nền tảng linh hoạt của OEM hiện đại |
| An toàn va chạm | Tốt – vật liệu dẻo, hấp thụ năng lượng, ít nứt vỡ giòn | Rất cao (độ bền), nhưng có thể rách giòn khi bị suy yếu | Cả hai đều đáp ứng tiêu chuẩn FMVSS 301 nếu thiết kế đúng |
| Thẩm thấu nhiên liệu | Thấp với HDPE đơn lớp; rất thấp với cấu trúc đa lớp (HDPE/EVOH/HDPE) | Gần như bằng 0 – kim loại là hàng rào tuyệt đối | Bình nhựa đa lớp đáp ứng tiêu chuẩn khí thải nghiêm ngặt SULEV/PZEV |
| Khả năng sửa chữa | Thường không sửa được; thay thế dạng module | Có thể sửa bằng hàn | Ảnh hưởng đến chiến lược dịch vụ và tổng chi phí sở hữu |
Hãy trả lời các câu hỏi sau để định hướng lựa chọn vật liệu:
Giảm khối lượng có phải là ưu tiên hàng đầu (để cải thiện hiệu suất hoặc phạm vi hoạt động)?
→ Nghiêng về HDPE.
Bình có cần lắp vào không gian phức tạp, hình dạng không đều hoặc bị giới hạn không?
→ Khả năng tạo hình bằng thổi khuôn của HDPE là lựa chọn lý tưởng.
Bạn có đang nhắm tới các tiêu chuẩn phát thải bay hơi nghiêm ngặt nhất (ví dụ: PHEV/EV)?
→ Cần sử dụng bình HDPE đa lớp có lớp barrier.
Ứng dụng có thuộc phân khúc tải nặng hoặc quân sự, với yêu cầu chống đâm thủng/đạn đạo cực cao không?
→ Thép vẫn có thể là lựa chọn cần thiết.
Sản lượng sản xuất hàng năm và vòng đời sản phẩm dự kiến là bao nhiêu?
→ Thổi khuôn HDPE có khả năng mở rộng hiệu quả cho sản lượng điển hình trong ngành ô tô.
4. Khung thực tiễn cho thiết kế bình nhiên liệu và lựa chọn quy trình
Để chuyển từ ý tưởng sang một bình nhiên liệu đáng tin cậy và tối ưu chi phí, cần có một cách tiếp cận mang tính hệ thống. Khung này giúp bảo đảm rằng mọi yếu tố then chốt đều được xem xét đầy đủ, trong đó công nghệ hàn được đặt ở vị trí như một tham số thiết kế cốt lõi, chứ không phải là yếu tố được xử lý sau cùng.
Thông số chức năng:
Dung tích nhiên liệu, quãng đường yêu cầu, áp suất làm việc, loại chất lỏng sử dụng (xăng, dầu diesel, nhiên liệu pha ethanol).
Bố trí không gian (Packaging):
Thu thập chính xác dữ liệu giới hạn không gian 3D từ nhóm thiết kế khung gầm xe.
Tuân thủ quy định:
Liệt kê toàn bộ các tiêu chuẩn và quy định áp dụng, chẳng hạn:
Lựa chọn vật liệu:
Chọn HDPE đơn lớp nếu ưu tiên chi phí, hoặc kết cấu đồng đùn 6 lớp (ví dụ: HDPE/Regrind/Adhesive/EVOH/Adhesive/HDPE) nếu cần khả năng chống thẩm thấu ở mức siêu thấp.
Chiều dày thành và gân tăng cứng:
Sử dụng mô phỏng CAE (như Altair HyperWorks hoặc Abaqus) để tối ưu phân bố chiều dày, nhằm cân bằng giữa khối lượng và khả năng chịu va chạm.
Thiết kế mối ghép và đồ gá:
Thiết kế các mối hàn với:
Cần phối hợp với đối tác công nghệ hàn ngay từ sớm trong giai đoạn này.
Hàn siêu âm (Ultrasonic):
Phù hợp nhất cho các chi tiết nhỏ, số lượng nhiều như:
Ưu tiên khi cần tự động hóa cao.
Hàn bản nhiệt (Hot Plate):
Phù hợp nhất cho các mối hàn kết cấu lớn như:
Hàn rung (Vibration):
Phù hợp nhất cho các chi tiết lớn, bề mặt không phẳng, nơi việc tiếp cận bằng bản nhiệt bị hạn chế.
Phân tích sản xuất:
Dự báo sản lượng, tính toán takt time, và lập kế hoạch kiểm tra rò rỉ trên dây chuyền, ví dụ:
Chuỗi cung ứng:
Quyết định chiến lược tự sản xuất hay mua ngoài (make-vs-buy) đối với cụm chi tiết hàn.
Thiết bị hàn tiêu chuẩn có thể đáp ứng các thiết kế thông thường. Tuy nhiên, xu hướng phát triển xe điện, yêu cầu khí thải ngày càng nghiêm ngặt và kiến trúc xe phức tạp hơn đang đặt ra những thách thức mới—đòi hỏi các giải pháp hàn tiên tiến và tùy biến cao.
Vấn đề:
Xe hybrid sạc ngoài (PHEV) và xe điện (EV) thường sử dụng hệ thống nhiên liệu có áp suất và yêu cầu gần như bằng 0 đối với phát thải hydrocarbon. Điều này đòi hỏi bình nhiên liệu có lớp chắn EVOH (Ethylene-Vinyl Alcohol) bên trong. Tuy nhiên, các phương pháp hàn tiêu chuẩn có thể làm suy giảm hoặc phá hủy lớp barrier nhạy cảm này.
Giải pháp tiên tiến:
Hàn bản nhiệt chính xác với profile nhiệt đa giai đoạn (Multi-Stage Hot Plate Welding)
Quy trình sử dụng đường cong nhiệt được kiểm soát chặt chẽ theo thời gian:
Giai đoạn đầu: nhiệt độ thấp để làm nóng chảy lớp HDPE bên ngoài
Giai đoạn tiếp theo: tăng nhiệt ngắn hạn có kiểm soát để kích hoạt lớp liên kết (tie-layer) và hàn lớp barrier mà không làm hỏng EVOH
Kết quả:
Mối hàn duy trì khả năng chống thẩm thấu siêu thấp như vật liệu gốc
Được xác nhận theo các tiêu chuẩn thử nghiệm như ISO 15156
Vấn đề:
Các nền tảng SUV và EV hiện đại sử dụng bình nhiên liệu có hình dạng cong phức tạp, nhiều hốc lõm để tối ưu không gian pin. Việc đảm bảo lực ép và năng lượng hàn đồng đều trên đường hàn phi tuyến gần như không thể với thiết bị truyền thống.
Giải pháp tiên tiến:
Cell hàn siêu âm robot 6 trục (6-Axis Robotic Ultrasonic Welding Cell)
Robot công nghiệp điều khiển đầu hàn siêu âm (horn) thiết kế riêng
Di chuyển chính xác theo quỹ đạo 3D được lập trình từ mô hình CAD
Hệ thống giám sát lực và biên độ theo thời gian thực
Điều khiển vòng kín (closed-loop), tự động điều chỉnh thông số trong quá trình hàn để bù sai lệch độ dày vật liệu.

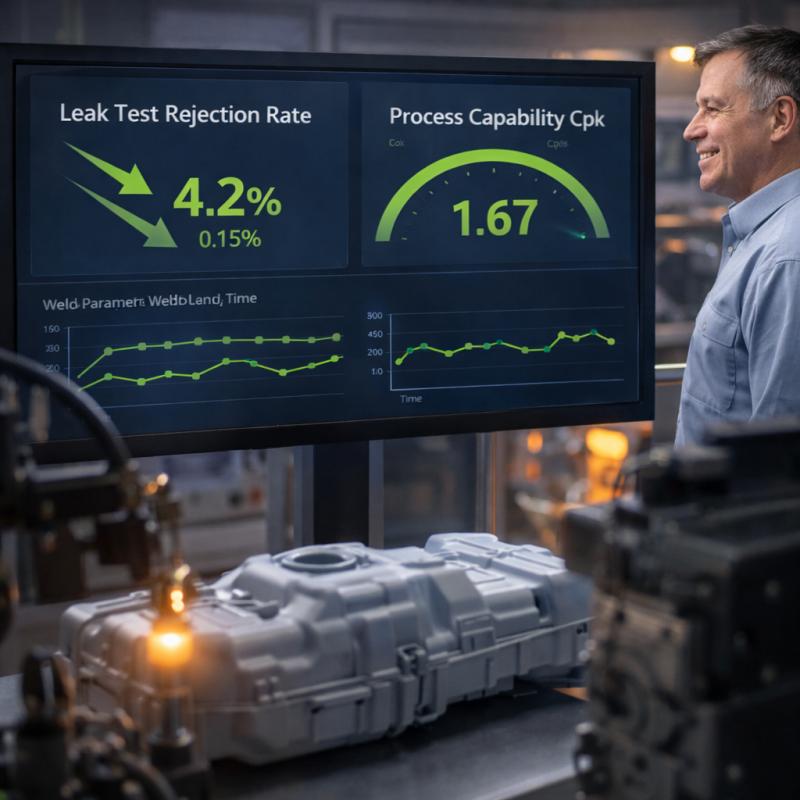

Một OEM châu Âu đã: Giảm tỷ lệ lỗi kiểm tra rò rỉ từ 4.2% xuống còn 0.15%
Khi chuyển từ đồ gá cố định sang hệ thống hàn siêu âm robot
Đồng thời đạt năng lực quy trình theo tiêu chuẩn IATF 16949 với Cpk > 1.67
Vấn đề:
Sản xuất hơn 500.000 bình/năm với mục tiêu 0 ppm lỗi rò rỉ. Các yếu tố như:
→ tạo ra biến thiên trong quá trình, ảnh hưởng trực tiếp đến chất lượng mối hàn.
Dưới đây là các câu trả lời cho những câu hỏi phổ biến liên quan đến bình nhiên liệu nhựa ô tô, dựa trên các phân tích về thiết kế và công nghệ hàn đã trình bày ở trên.
Độ dày thành điển hình của bình HDPE thổi khuôn nằm trong khoảng 3–6 mm.
Mức này giúp cân bằng giữa:
Thành mỏng hơn phù hợp với mục tiêu nhẹ hóa, nhưng các vùng quan trọng thường được gia cường cục bộ thông qua thiết kế mối hàn, nhằm đảm bảo độ bền tại các vị trí liên kết—như đã đề cập trong phần nguyên lý hàn.
HDPE mang lại nhiều lợi ích nổi bật:
Nhờ đó, HDPE giúp cải thiện hiệu suất nhiên liệu và độ an toàn. Tuy nhiên, chất lượng mối hàn là yếu tố then chốt để đảm bảo độ bền lâu dài và kiểm soát phát thải.
Không có lựa chọn nào vượt trội tuyệt đối—phụ thuộc vào yêu cầu ứng dụng:
Ưu thế về chống ăn mòn và tự do thiết kế
Phù hợp hơn trong môi trường nhiệt độ cao hoặc áp suất cực lớn
Trong đa số xe hiện đại, HDPE kết hợp với công nghệ hàn chính xác mang lại hiệu năng tổng thể tối ưu—như đã thể hiện trong bảng so sánh trước đó.
Hàn siêu âm bằng robot là lựa chọn nổi bật nhờ:
Phương pháp này cho phép xử lý nhiều biến thể sản phẩm với tỷ lệ lỗi thấp, rất phù hợp cho sản xuất quy mô lớn trong ngành ô tô.
Các quy trình chính xác như hàn bản nhiệt (hot plate) cho phép:
Kết quả là:
Giảm thiểu sự thoát hơi nhiên liệu
Đáp ứng các tiêu chuẩn phát thải nghiêm ngặt
Không cần thêm các giải pháp phụ trợ
Hành trình từ hạt nhựa HDPE đến một bình nhiên liệu an toàn, đáng tin cậy và đáp ứng tiêu chuẩn được quyết định bởi độ chính xác. Như đã phân tích, lựa chọn vật liệu chỉ là bước khởi đầu—chính công nghệ hàn tiên tiến mới là yếu tố mang lại hiệu năng thực sự: giữ nhiên liệu bên trong và loại bỏ rủi ro ra bên ngoài.
Đối với các ứng dụng tiêu chuẩn, hãy bắt đầu bằng việc phân tích rõ ràng dựa trên khung lựa chọn ở Mục 4.
Đối với các dự án vượt giới hạn thông thường—dù là hình học phức tạp, cấu trúc đa lớp hay yêu cầu sản lượng cực lớn—thì giải pháp hàn tùy chỉnh không phải là chi phí, mà là khoản đầu tư vào chất lượng, độ tin cậy và bảo vệ thương hiệu.
Tải xuống tài liệu miễn phí:
“Checklist đánh giá quy trình hàn bình nhiên liệu nhựa”
→ để đánh giá dây chuyền sản xuất hiện tại hoặc dự kiến theo các thực hành tốt nhất trong ngành
Đối với giải pháp tùy chỉnh:
Hãy chia sẻ:
→ Đội ngũ kỹ sư sẽ thực hiện đánh giá khả thi (Feasibility Review) bảo mật, không ràng buộc, phân tích thách thức cụ thể và đề xuất chiến lược hàn tối ưu.
