Mối Hàn Tạo Bởi Hàn Siêu Âm Mạnh Đến Mức Nào?

Hàn siêu âm là một trong những phương pháp kết nối nhựa và kim loại mỏng mạnh mẽ và chính xác nhất hiện nay. Độ bền của mối hàn tạo ra bằng kỹ thuật này là yếu tố then chốt quyết định hiệu quả của nó trong nhiều lĩnh vực ứng dụng khác nhau.

Trong bài viết này, chúng ta sẽ cùng tìm hiểu:

• Mối hàn tạo bởi hàn siêu âm mạnh đến mức nào?
• Hàn siêu âm là gì?
• Phương pháp này so sánh ra sao với các kỹ thuật hàn khác?
• Làm thế nào để tối ưu hóa kết quả hàn trong từng tình huống ứng dụng cụ thể?

Bài viết sẽ cung cấp cái nhìn toàn diện về độ bền của mối hàn siêu âm, đồng thời đưa ra các khuyến nghị giúp đạt hiệu quả tối ưu trong sản xuất và gia công.

Hàn Siêu Âm Mạnh Đến Mức Nào?

Khi so sánh “mối hàn mạnh đến mức nào” được tạo ra bằng hàn siêu âm với các kỹ thuật hàn truyền thống, mối hàn siêu âm có thể đạt độ bền liên kết tương đương hoặc thậm chí vượt qua độ bền của vật liệu nền được hàn.

Độ bền của mối hàn được tạo ra bằng máy hàn siêu âm phụ thuộc vào một số yếu tố, bao gồm loại vật liệu được hàn, biên độ, áp suất và cài đặt thời gian của máy, cũng như thiết kế tổng thể của các bộ phận được hàn.

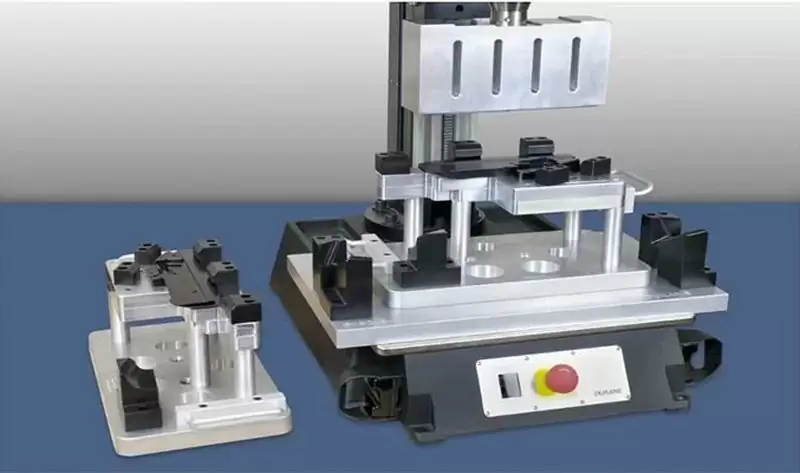

Tìm Hiểu Công Nghệ Hàn Siêu Âm

Để hiểu được độ bền của mối hàn, điều quan trọng là cần tìm hiểu các nguyên lý của công nghệ hàn siêu âm và cách mà các thành phần trong hệ thống đóng góp vào quá trình này.

Hàn siêu âm là một quá trình hàn ở trạng thái rắn sử dụng dao động siêu âm tần số cao để kết nối các vật liệu. Quá trình này thường bao gồm việc sử dụng một máy hàn siêu âm, bao gồm nhiều thành phần như bộ chuyển đổi (transducer), đầu hàn (sonotrode hoặc horn), và đồ gá (fixture).

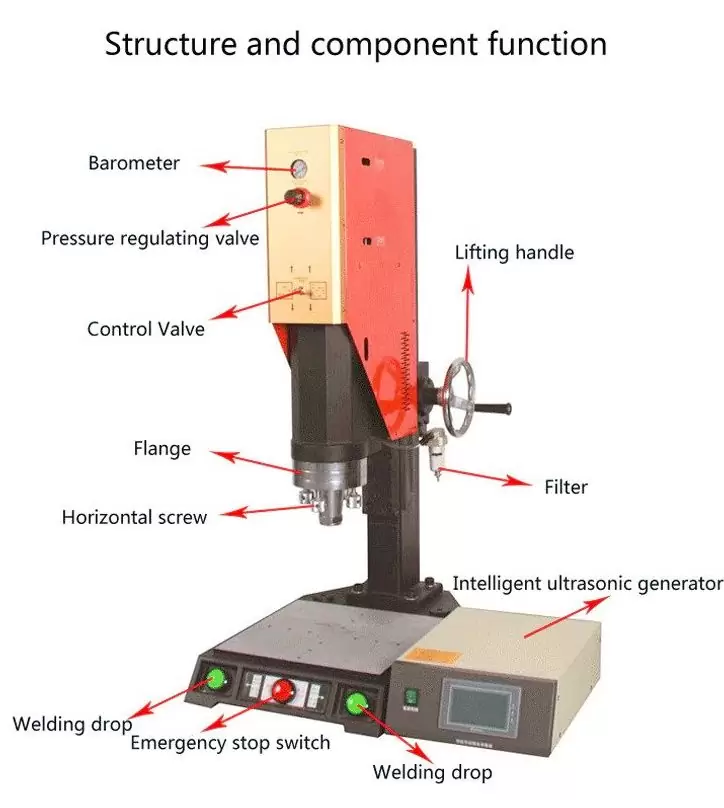

Máy hàn siêu âm tạo ra các dao động trong dải tần siêu âm (thường từ 20 đến 70 kHz), được truyền vào các chi tiết cần hàn dưới áp suất được kiểm soát chặt chẽ.

Ưu điểm chính của hàn siêu âm là không cần sử dụng nguồn nhiệt bên ngoài như trong các phương pháp hàn truyền thống. Thay vào đó, sóng siêu âm tạo ra nhiệt thông qua ma sát tại bề mặt tiếp xúc giữa các vật liệu được kết nối. Quá trình này tạo ra liên kết phân tử rất chắc chắn mà không cần làm nóng chảy vật liệu.

Độ bền của mối hàn tạo ra phụ thuộc vào độ mạnh của dao động siêu âm và lượng áp suất tác dụng lên vật liệu. Do đó, việc thiết lập chính xác các thông số trên máy hàn siêu âm là yếu tố then chốt để đạt được mối hàn có độ bền tối ưu.

Các Yếu Tố Ảnh Hưởng Đến Độ Bền Của Mối Hàn Siêu Âm

Khi các nhà sản xuất đặt câu hỏi: “Các mối hàn được tạo bằng công nghệ hàn siêu âm mạnh đến mức nào?”, họ cần xem xét các biến số sau đây ảnh hưởng đến độ bền và tính toàn vẹn của mối hàn:

1/Biên độ (Amplitude)

Biên độ là độ lớn của dao động siêu âm. Biên độ càng cao thì năng lượng truyền vào vật liệu càng lớn, từ đó có thể tạo ra các liên kết mạnh hơn.

Tuy nhiên, nếu biên độ quá cao, nó có thể làm suy giảm chất lượng vật liệu hoặc gây ra hiện tượng hàn không đồng đều, từ đó ảnh hưởng tiêu cực đến độ bền của mối hàn. Vì vậy, việc kiểm soát chính xác biên độ là rất quan trọng để đạt được độ bền liên kết tối ưu.

2/Áp suất (Pressure)

Áp suất tác dụng lên các chi tiết trong quá trình hàn siêu âm là yếu tố then chốt để tạo ra một liên kết chắc chắn và bền vững. Nếu áp suất quá thấp, các vật liệu có thể không kết dính đúng cách, dẫn đến mối hàn yếu.

Ngược lại, nếu áp suất quá cao, vật liệu có thể bị biến dạng hoặc phát sinh khuyết tật. Áp suất phù hợp sẽ đảm bảo các bề mặt vật liệu tiếp xúc chặt chẽ với nhau, tạo điều kiện thuận lợi cho việc hình thành một liên kết có độ bền cao

3/Thời gian (Time)

Thời gian dao động siêu âm cũng là yếu tố quan trọng ảnh hưởng đến độ bền của mối hàn. Máy hàn siêu âm cần được thiết lập thời gian phù hợp để vật liệu có thể kết dính đúng cách.

Thời gian quá ngắn có thể dẫn đến liên kết chưa hoàn thiện, trong khi thời gian quá dài có thể làm suy giảm chất lượng vật liệu. Vì vậy, thời gian hàn cần được kiểm soát cẩn thận để đảm bảo tạo ra mối hàn mạnh nhất có thể.

Phân Tích So Sánh Độ Bền
Mối hàn được tạo ra bằng hàn siêu âm mạnh đến mức nào so với các phương pháp hàn truyền thống khác? Dưới đây là bảng so sánh giữa hàn siêu âm và một số kỹ thuật hàn phổ biến để đánh giá độ bền và lợi thế của từng phương pháp.

1/Hàn Siêu Âm với Hàn Laser

Hàn laser được đánh giá cao về độ chính xác, đặc biệt khi làm việc với vật liệu mỏng. Tuy nhiên, hàn siêu âm có những ưu thế riêng biệt, nhất là khi hàn nhựa, vật liệu composite và các vật liệu mỏng, dễ bị hư hại.

Về độ bền liên kết, hàn siêu âm thường cho kết quả mạnh hơn, đặc biệt trong các mối hàn nhựa – nhựa, vì nó tạo ra liên kết liền mạch mà không gây biến tính nhiệt, điều thường gặp trong hàn laser.

2/Hàn Siêu Âm với Hàn Điện Trở (Resistance Welding)

Hàn điện trở sử dụng nhiệt sinh ra từ điện trở để nối kim loại. Dù hiệu quả với một số loại kim loại nhất định, hàn siêu âm linh hoạt hơn, có thể kết nối đa dạng vật liệu hơn: nhựa, kim loại, và cả vật liệu dị chất.

Đối với cả nhựa và kim loại, hàn siêu âm có thể tạo ra mối hàn có độ bền tương đương hoặc cao hơn vật liệu nền, tùy thuộc vào thông số quá trình.

3/Hàn Siêu Âm với Hàn Khuấy Ma Sát (Friction Stir Welding – FSW)

FSW là một phương pháp hàn trạng thái rắn dùng chủ yếu để nối kim loại, nơi vật liệu được gia nhiệt đến trạng thái dẻo nhờ ma sát. Phương pháp này thường được sử dụng trong ngành hàng không và ô tô.

Ngược lại, hàn siêu âm nhanh hơn và kinh tế hơn trong sản xuất hàng loạt, đặc biệt khi xử lý các chi tiết nhỏ bằng nhựa hoặc kim loại mỏng.
Độ bền của mối hàn siêu âm trong một số loại nhựa có thể vượt trội hơn so với FSW, đặc biệt với các vật liệu nhạy cảm với nhiệt.

4/Hàn Siêu Âm với Hàn Bằng Tấm Nóng (Hot Plate Welding)

Hàn bằng tấm nóng sử dụng nhiệt và áp suất để nung chảy và kết dính các chi tiết nhựa. Mặc dù tạo ra mối hàn chắc chắn, nhưng đây là quá trình chậm hơn nhiều so với hàn siêu âm.

Hàn siêu âm nổi bật nhờ tốc độ nhanh, tạo liên kết chỉ trong vài phần nghìn giây, rất phù hợp khi thời gian là yếu tố quan trọng.
Độ bền của mối hàn siêu âm thường không thua kém so với hàn bằng tấm nóng, đặc biệt trong các chi tiết nhỏ, có hình dạng phức tạp.

5/Hàn Siêu Âm với Hàn Rung (Vibration Welding)

Hàn rung cũng sử dụng năng lượng rung để tạo mối hàn, nhưng tần số dao động thường thấp hơn so với hàn siêu âm.
Hàn siêu âm thường cho liên kết mạnh hơn, nhờ tần số cao giúp tạo liên kết phân tử hiệu quả hơn và giảm biến dạng vật liệu.

Trong khi hàn rung phù hợp với một số loại nhựa nhiệt dẻo, thì hàn siêu âm là lựa chọn ưu tiên trong các ứng dụng đòi hỏi độ chính xác và độ bền cao hơn.

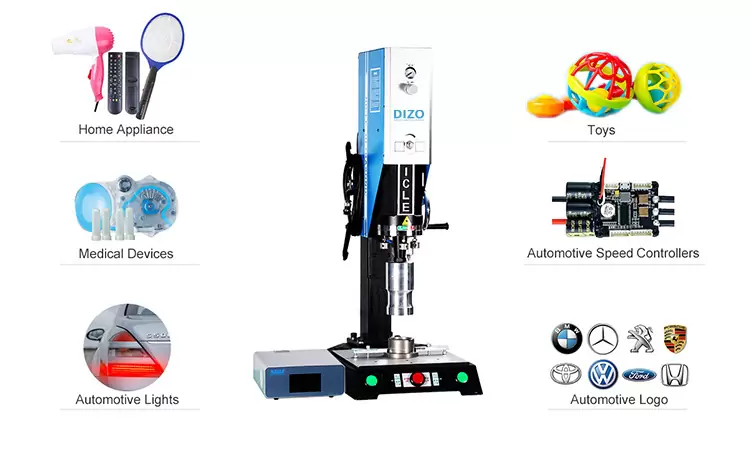

Ứng Dụng Công Nghiệp và Yêu Cầu Về Độ Bền Trong Hàn Siêu Âm

Hàn siêu âm được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau. Mỗi ngành có những yêu cầu riêng biệt về độ bền của các chi tiết được hàn, nhằm đảm bảo tính an toàn, hiệu quả và độ tin cậy trong vận hành. Dưới đây là một số ứng dụng công nghiệp tiêu biểu của hàn siêu âm kèm theo yêu cầu về độ bền:

1/Ngành Ô Tô (Automotive Industry)

Trong ngành công nghiệp ô tô, hàn siêu âm được sử dụng để kết nối các vật liệu nhẹ, hệ thống dây điện (wiring harnesses), và các cảm biến.

Các chi tiết này cần đảm bảo khả năng chịu được rung động, nhiệt độ cao và ứng suất cơ học mà không bị hỏng. Hàn siêu âm tạo ra liên kết bền chắc mà không cần đến ốc vít hay keo dán, từ đó giúp quá trình lắp ráp nhanh chóng, chắc chắn và tiết kiệm chi phí.

Yêu cầu về độ bền:

• Mối hàn phải đủ chắc để chịu được sự hao mòn lâu dài, bao gồm cả chu trình nhiệt và ứng suất cơ học.
• Hàn siêu âm trong ứng dụng ô tô thường đáp ứng được các yêu cầu nghiêm ngặt này, đảm bảo độ tin cậy trong điều kiện tải động liên tục.

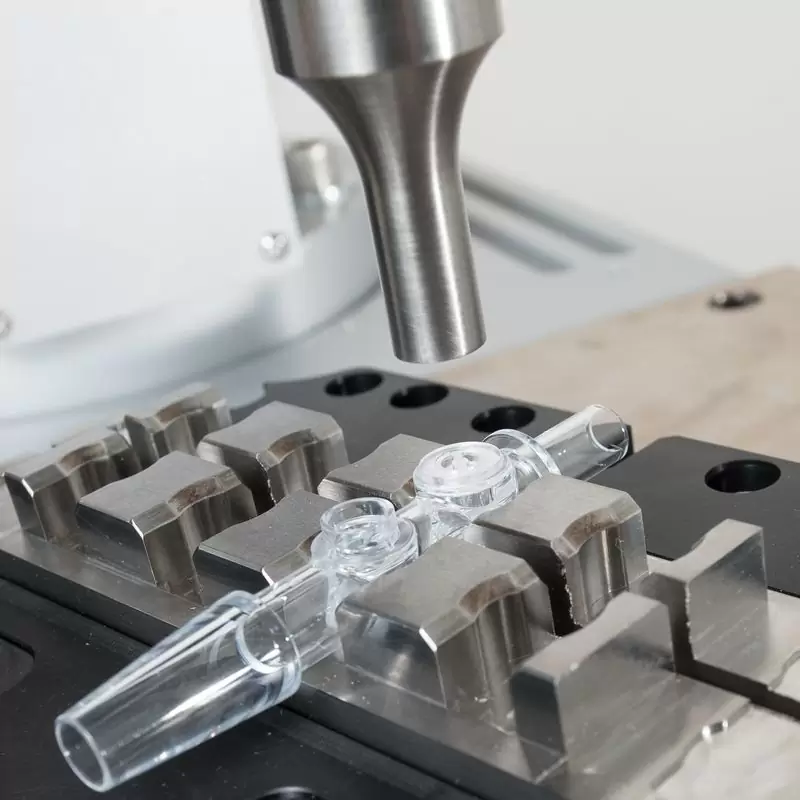

2/Thiết Bị Y Tế (Medical Devices)

Trong ngành y tế, hàn siêu âm được dùng để kết nối các chi tiết nhựa trong thiết bị như ống tiêm, dây truyền dịch (IV tubing) và bộ lọc máu.

Độ bền của mối hàn là yếu tố cực kỳ quan trọng vì thiết bị y tế phải tuân thủ các tiêu chuẩn quản lý nghiêm ngặt và đảm bảo an toàn tuyệt đối cho người bệnh. Hàn siêu âm cho phép tạo ra các mối nối chắc chắn, sạch sẽ và không rò rỉ.

Yêu cầu về độ bền:

• Mối hàn phải đủ mạnh để ngăn ngừa rò rỉ hoặc nứt vỡ trong quá trình sử dụng, đặc biệt trong các thiết bị liên quan đến tính mạng.
• Hàn siêu âm không sinh nhiệt quá mức, từ đó giữ nguyên tính chất của các vật liệu nhạy cảm với nhiệt độ được sử dụng trong thiết bị y tế.

3/Điện Tử và Hàng Tiêu Dùng (Electronics and Consumer Goods)

Ngành điện tử sử dụng hàn siêu âm để tạo các liên kết chắc chắn giữa các linh kiện như bảng mạch và dây dẫn. Yêu cầu độ bền trong sản xuất điện tử tập trung vào khả năng dẫn điện và hạn chế tối đa sự suy giảm vật liệu. Hàn siêu âm là lựa chọn lý tưởng để tạo mối nối bền chắc mà không gây ảnh hưởng đến các bộ phận nhạy cảm.

Yêu cầu về độ bền:

• Cần đảm bảo tiếp xúc điện tốt và giảm thiểu rủi ro do nhiệt tác động đến các linh kiện nhạy cảm.
• Hàn siêu âm duy trì được độ bền cơ học và hiệu năng điện của thiết bị, bảo vệ các chi tiết quan trọng trong quá trình lắp ráp.

Thông Tin Thống Kê và Dữ Liệu Về Độ Bền Mối Hàn
Hiểu rõ về độ bền của mối hàn siêu âm không chỉ dựa trên mô tả định tính mà còn cần được hỗ trợ bởi dữ liệu thực nghiệm và số liệu thống kê.

Dữ liệu thực nghiệm giúp các kỹ sư và nhà sản xuất đánh giá hiệu quả của hàn siêu âm trong từng lĩnh vực ứng dụng cụ thể. Dưới đây là phần tóm tắt các chỉ số và dữ liệu liên quan (nội dung chi tiết có thể tiếp tục ở phần sau theo yêu cầu).

1/Độ Bền Kéo (Tensile Strength) của Mối Hàn Siêu Âm

Các nghiên cứu cho thấy độ bền kéo của mối hàn siêu âm trong nhựa nhiệt dẻo có thể dao động từ 1000 psi đến hơn 10.000 psi, tùy thuộc vào loại vật liệu, biên độ dao động, áp suất và thời gian hàn.

Ví dụ:

• Polyethylene và Polypropylene thường đạt độ bền kéo khoảng 3000–5000 psi.
• Polycarbonate – một vật liệu kỹ thuật cao – có thể đạt mức trên 10.000 psi.

Khoảng giá trị này cung cấp câu trả lời thỏa đáng cho câu hỏi “Mối hàn siêu âm mạnh đến mức nào?” – độ bền phụ thuộc vào loại vật liệu và độ chính xác trong việc vận hành máy hàn siêu âm.

2/Độ Bền Cắt (Shear Strength)

Độ bền cắt thể hiện khả năng chịu được lực trượt tách các bộ phận ra khỏi nhau. Mối hàn siêu âm trong các chi tiết nhựa có thể đạt độ bền cắt từ 1000 đến 4000 psi.

Việc hiểu rõ độ bền của mối hàn siêu âm giúp các nhà sản xuất lựa chọn vật liệu và thông số kỹ thuật phù hợp nhất, nhằm tối ưu hóa hiệu suất sản phẩm.

3/Khả Năng Chống Mỏi (Fatigue Resistance)

Một trong những ưu điểm nổi bật của hàn siêu âm là khả năng chống mỏi cao. Mối hàn siêu âm có thể chịu được ứng suất lặp lại trong thời gian dài – yếu tố đặc biệt quan trọng trong ngành ô tô và điện tử.

Ví dụ:

• Trong ngành ô tô, mối hàn siêu âm có khả năng chống mỏi lên đến 100.000 chu kỳ, lý tưởng cho các bộ phận thường xuyên chịu tải cơ học liên tục.

Chính nhờ đặc tính này, hàn siêu âm trở thành lựa chọn ưu việt để tạo ra các mối nối bền vững, lâu dài trong các môi trường làm việc khắc nghiệt.

4/So Sánh Hiệu Quả Hàn

Hàn siêu âm còn được đánh giá cao về hiệu quả thời gian và tiêu thụ năng lượng. Trung bình, hàn siêu âm có thể tạo mối liên kết chỉ trong chưa đầy 1 giây, nhanh hơn đáng kể so với các phương pháp khác như hàn laser hoặc hàn bằng tấm nóng, vốn có thể mất vài giây đến vài phút. Điều này không chỉ giúp tăng năng suất mà còn giảm chi phí vận hành.

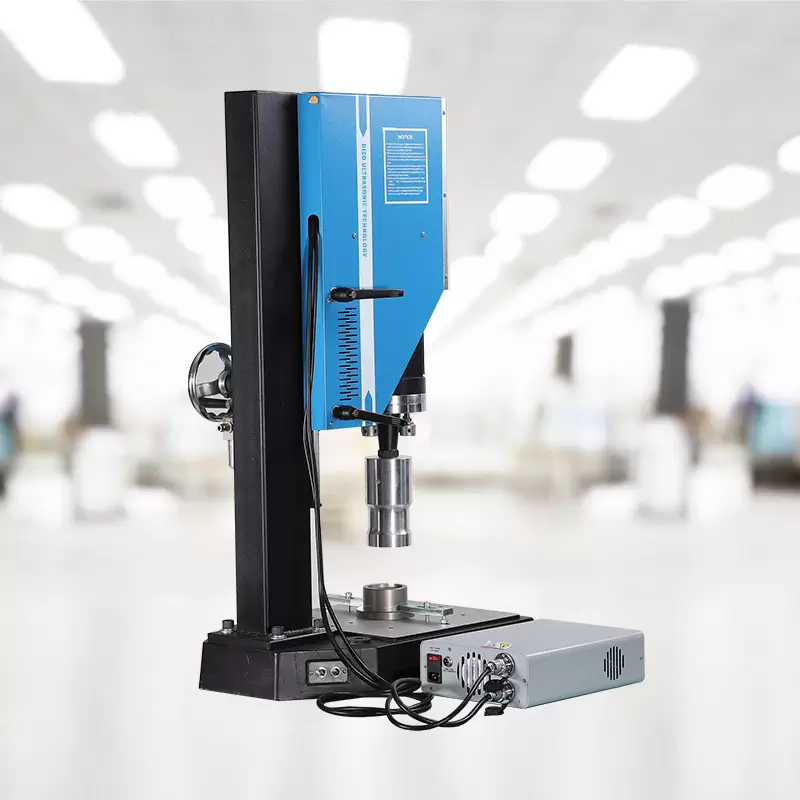

Máy hàn siêu âm chính là yếu tố then chốt mang lại hiệu quả này, cho phép các nhà sản xuất tối ưu quy trình sản xuất mà vẫn đảm bảo chất lượng mối hàn cao. Thêm vào đó, năng lượng tiêu thụ trong quá trình hàn siêu âm thấp hơn đáng kể so với các kỹ thuật hàn truyền thống.

Các Thách Thức Phổ Biến Trong Hàn Siêu Âm và Giải Pháp

Mặc dù hàn siêu âm có nhiều ưu điểm, vẫn tồn tại những thách thức kỹ thuật mà nhà sản xuất cần khắc phục để tối ưu hóa quá trình. Dưới đây là một số vấn đề thường gặp cùng với giải pháp thực tiễn:

1/Chất lượng mối hàn không đồng đều (Inconsistent Weld Quality)

Nguyên nhân: Do điều chỉnh sai các thông số như biên độ, áp suất, và thời gian hàn, dẫn đến mối hàn yếu hoặc thất bại khi chịu tải.

Giải pháp:

Thiết lập chính xác các thông số phù hợp với từng vật liệu và ứng dụng cụ thể.

Ứng dụng các phương pháp kiểm tra mối hàn như kiểm tra thị giác, đo độ bền kéo, kiểm tra siêu âm.

Hiệu chuẩn máy định kỳ và đào tạo vận hành viên đúng quy trình giúp giảm thiểu sự không đồng đều.

2/Vấn đề tương thích vật liệu (Material Compatibility)

Nguyên nhân: Hàn siêu âm hiệu quả nhất với nhựa nhiệt dẻo. Khi ghép vật liệu khác loại (khác điểm nóng chảy, mật độ…), liên kết có thể yếu. Kim loại hoặc vật liệu siêu bền cũng là thách thức.

Giải pháp:

Chọn vật liệu tương đồng về tính chất hoặc sử dụng chất hỗ trợ kết dính (coupling agent).

Với kim loại như nhôm hoặc thép không gỉ, áp dụng hàn lai (hybrid) kết hợp siêu âm và nhiệt hoặc rung giúp cải thiện chất lượng mối hàn.

3/Bề mặt bị nhiễm bẩn (Surface Contamination)

Nguyên nhân: Dầu, bụi, tạp chất trên bề mặt gây cản trở truyền năng lượng siêu âm và làm yếu mối hàn.

Giải pháp:

• Làm sạch bề mặt kỹ lưỡng trước khi hàn là yêu cầu bắt buộc.
• Sử dụng các phương pháp như: lau dung môi, rửa siêu âm, hoặc xử lý plasma để loại bỏ tạp chất.
• Bề mặt sạch góp phần tạo nên mối hàn bền và ổn định hơn.

4/Khó khăn khi hàn vật liệu dày (Difficulty in Joining Thick Materials)

Nguyên nhân: Hàn siêu âm hoạt động hiệu quả nhất với vật liệu mỏng (dưới 5 mm). Khi vật liệu dày, năng lượng siêu âm không đủ xuyên sâu để tạo liên kết mạnh.

Giải pháp:

• Gia nhiệt trước, hoặc áp dụng kỹ thuật hàn lai (ultrasonic + nhiệt/rung).
• Tăng áp suất, kéo dài thời gian hàn, hoặc sử dụng sonotrode (horn) chuyên dụng cho vật liệu dày nhằm tối ưu truyền năng lượng.

5/Bảo trì thiết bị (Equipment Maintenance)

Nguyên nhân: Các bộ phận như bộ chuyển đổi (transducer) và bộ khuếch đại (booster) có thể bị hao mòn theo thời gian, làm giảm chất lượng mối hàn.

Giải pháp:

• Bảo trì định kỳ, kiểm tra hệ thống thường xuyên và thay thế linh kiện hỏng hóc kịp thời.
• Đảm bảo tất cả thiết bị luôn được hiệu chuẩn và vận hành ở mức hiệu suất tối ưu, giúp tránh ngừng máy và duy trì chất lượng hàn lâu dài.

Câu Hỏi Thường Gặp (FAQs) Về Hàn Siêu Âm
Dưới đây là một số câu hỏi thường gặp về hàn siêu âm, cung cấp cái nhìn sâu sắc về quy trình, ưu điểm và những lưu ý quan trọng:

1/Những vật liệu nào có thể được hàn bằng phương pháp hàn siêu âm?

Hàn siêu âm chủ yếu được sử dụng để hàn nhựa nhiệt dẻo như:

• Polyethylene (PE)
• Polypropylene (PP)
• Polystyrene (PS)
• Polycarbonate (PC)

Ngoài ra, kỹ thuật này cũng hiệu quả với một số kim loại mỏng, như:

• Nhôm
• Đồng
• Thép không gỉ

Hàn siêu âm còn được ứng dụng trong vật liệu composite và có thể hàn giữa kim loại và nhựa nếu thiết lập thông số chính xác.

2/Hàn siêu âm so với các phương pháp hàn truyền thống như thế nào?

Hàn siêu âm có nhiều ưu điểm vượt trội:

Không sử dụng nhiệt độ cao như hàn hồ quang hay hàn điện trở, do đó giảm nguy cơ biến dạng vật liệu, đặc biệt với vật liệu nhạy nhiệt.

Nhanh hơn, tiết kiệm năng lượng hơn và ứng dụng linh hoạt hơn, nhất là với nhựa và các chi tiết quy mô nhỏ.

3/Ưu điểm chính của hàn siêu âm là gì?

• Tốc độ cao: Mối hàn hoàn thành chỉ trong vài mili giây.
• Độ chính xác cao: Tạo mối hàn sạch, ít ba via, không biến dạng.
• Không cần keo dán hay đinh vít: Tạo liên kết chắc chắn mà không cần vật liệu phụ trợ.
• Hiệu quả năng lượng: Tiêu thụ ít điện năng hơn các phương pháp truyền thống.
• Thân thiện môi trường: Không sinh ra khói độc, hóa chất hay bụi bẩn.

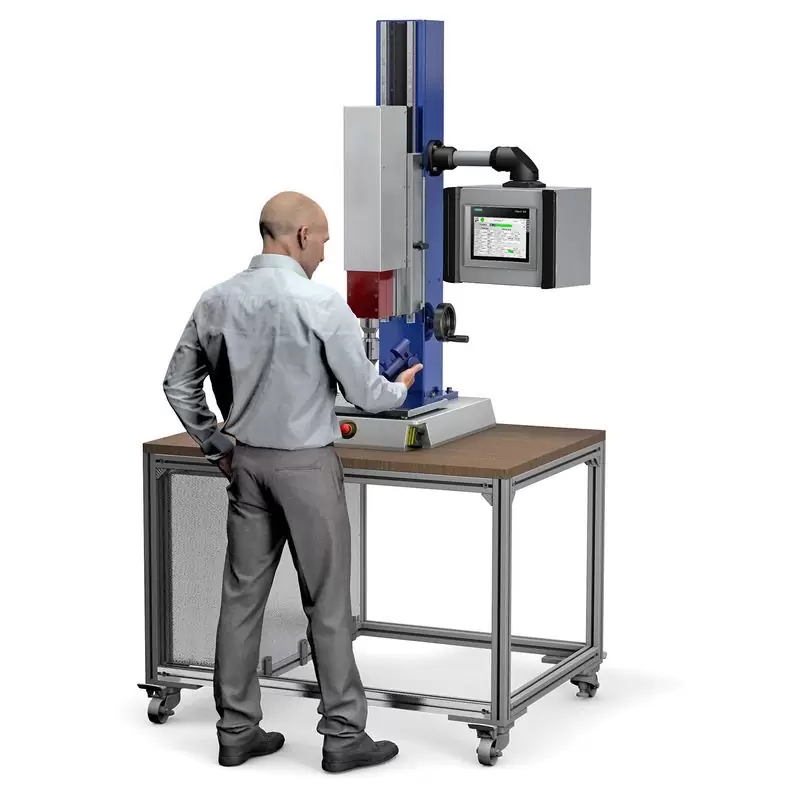

4/Làm thế nào để kiểm tra chất lượng mối hàn siêu âm?

Một số phương pháp kiểm soát chất lượng bao gồm:

• Kiểm tra thị giác (Visual Inspection): Quan sát bề mặt mối hàn để phát hiện lỗi.
• Kiểm tra độ bền kéo (Tensile Testing): Kéo đứt hai chi tiết để đánh giá lực liên kết.
• Kiểm tra siêu âm (Ultrasonic Testing): Phát hiện lỗi bên trong bằng sóng âm, không phá hủy mẫu.
• Kiểm tra độ bền cắt (Shear Testing): Đo khả năng chống trượt của mối hàn.
• Chụp X-quang hoặc CT: Phân tích cấu trúc bên trong, đặc biệt với cụm lắp ráp phức tạp.

5/Vấn đề lớn nhất trong hàn siêu âm là gì?

Vấn đề phổ biến nhất là khó duy trì độ bền mối hàn ổn định, đặc biệt khi làm việc với vật liệu có độ dày khác nhau hoặc hình dạng phức tạp.

Nếu các thông số như áp suất, biên độ, hoặc thời gian không được hiệu chỉnh chính xác theo loại vật liệu và thiết kế chi tiết, sẽ dẫn đến mối hàn yếu hoặc không đồng đều.
=> Giải pháp: Đào tạo vận hành viên bài bản và tối ưu hóa thông số hàn cho từng ứng dụng cụ thể.

Kết Luận

Tóm lại, mối hàn trong hàn siêu âm mạnh đến mức nào? Hàn siêu âm tạo ra các mối hàn có độ bền cao và độ tin cậy ổn định, hoàn toàn đáp ứng được nhu cầu sản xuất hiện đại. Đây là một giải pháp hiệu quả, chính xác và chất lượng cao trong việc kết nối vật liệu.

Dù là các chi tiết nhựa tinh vi hay kim loại nhẹ, hàn siêu âm đang chứng minh vai trò quan trọng của mình như một kỹ thuật then chốt trong nhiều lĩnh vực công nghiệp hiện nay.
