Ngành công nghiệp ô tô ngày càng phụ thuộc vào các kỹ thuật hàn nhựa tiên tiến để đáp ứng nhu cầu về các linh kiện xe nhẹ hơn, bền hơn và tiết kiệm chi phí hơn.
Trong bối cảnh cạnh tranh khốc liệt hiện nay, công nghệ hàn nhựa siêu âm bằng robot đã nổi lên như một giải pháp mang tính đột phá, giúp các nhà sản xuất đạt được hiệu suất, chất lượng và tính bền vững ở mức chưa từng có.
Tài liệu hướng dẫn toàn diện này sẽ khám phá mọi khía cạnh của công nghệ tiên tiến này, với những góc nhìn đặc biệt từ Dizo Sonics – doanh nghiệp tiên phong với các trạm làm việc sáng tạo, đang thiết lập những tiêu chuẩn mới trong các ứng dụng hàn nhựa ngành ô tô.
Hàn siêu âm thủ công có nhiều hạn chế về tính nhất quán và khả năng mở rộng. Việc tích hợp robot (sử dụng robot công nghiệp 6 trục) mang lại:

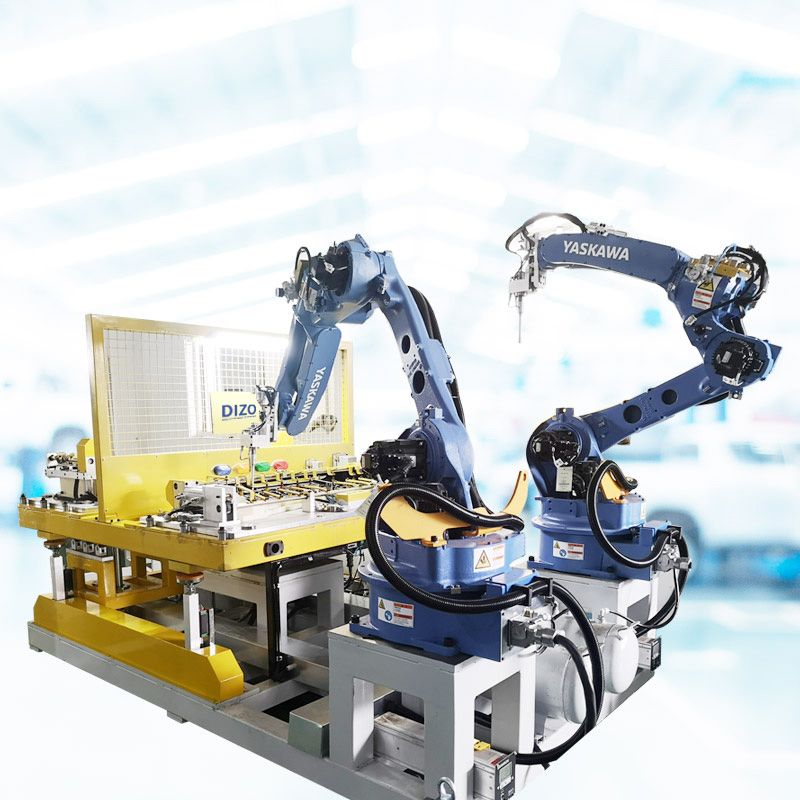

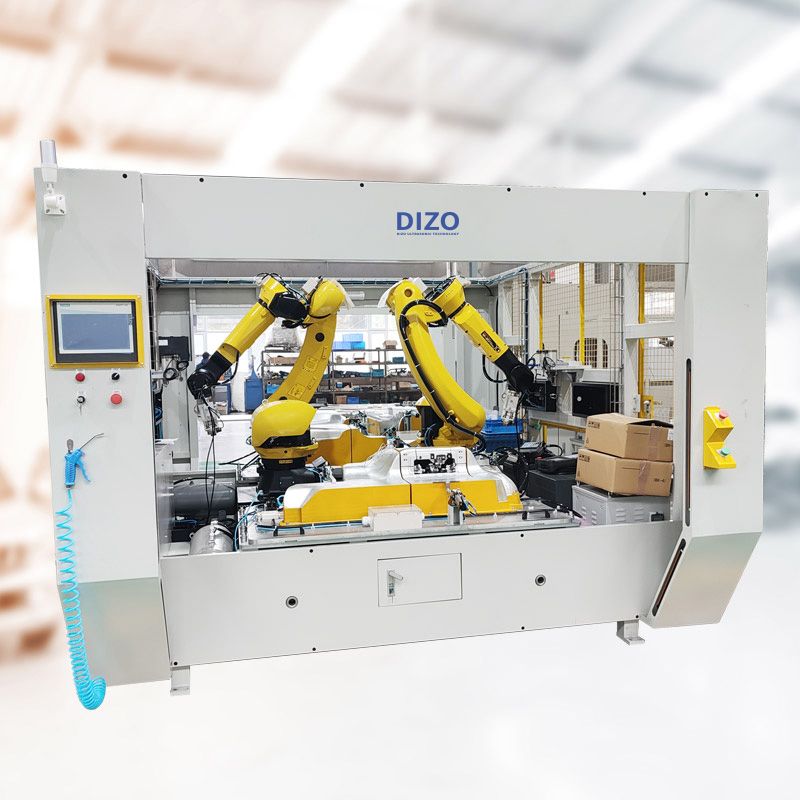

Các công ty như Dizo Sonics chuyên cung cấp trạm hàn siêu âm tự động hoàn toàn, được thiết kế riêng cho các nhà cung cấp cấp 1 trong ngành ô tô, đảm bảo tuân thủ tiêu chuẩn IATF 16949 và USCAR-48.
Ngành hàn trong sản xuất ô tô đang trải qua sự chuyển mình lớn nhất kể từ khi ra đời dây chuyền lắp ráp robot. Dữ liệu hiện tại cho thấy:
| Chỉ số | Mốc 2020 | Chuẩn 2024 | Mức cải thiện |
|---|---|---|---|
| Thời gian chu kỳ | 12–18 giây | 3–5 giây | Nhanh hơn 75% |
| Tỷ lệ lỗi | 4,2% | 0,3% | Giảm 93% |
| Tiêu thụ năng lượng | 1,8 kWh/sản phẩm | 0,25 kWh/sản phẩm | Tiết kiệm 86% |
| Hiệu suất sử dụng vật liệu | 82% | 97% | Cải thiện 18% |
Nguồn: Báo cáo của Hiệp hội Hàn Ô tô Quốc tế 2024
Các phương pháp ghép nối truyền thống như keo dán, ốc vít hoặc hàn nhiệt thường gây ra nhiều hạn chế, chẳng hạn như thời gian lưu hóa lâu hoặc làm suy giảm chất lượng vật liệu.
Ngược lại, hàn siêu âm sử dụng dao động tần số cao (thường 20–40 kHz) để tạo ra ma sát phân tử, giúp làm nóng chảy và liên kết nhựa nhiệt dẻo chỉ trong vài giây mà không cần vật liệu tiêu hao bổ sung.
Theo báo cáo năm 2023 của Grand View Research, thị trường nhựa ngành ô tô toàn cầu dự kiến sẽ đạt 53,8 tỷ USD vào năm 2030, trong đó hàn siêu âm chiếm 32% các ứng dụng ghép nối polyme. Sự tăng trưởng này được thúc đẩy bởi nhu cầu:
Giảm trọng lượng xe (lightweighting): tối ưu hiệu suất nhiên liệu và pin cho xe điện
Mối hàn kín bền vững (hermetic seals): quan trọng cho túi khí, bình chứa chất lỏng và vỏ điện tử
Độ thẩm mỹ hoàn hảo: các mối nối liền mạch cho chi tiết nội thất và cụm đèn.
Quy trình bao gồm ba giai đoạn chính:
1/Kẹp chặt (Clamping) – Cánh tay robot định vị các chi tiết nhựa dưới đầu hàn (sonotrode).
2/Rung động (Vibration) – Sóng siêu âm tần số cao (15–40 kHz) tạo ra nhiệt cục bộ.
3/Liên kết (Bonding) – Áp lực được duy trì để vật liệu nóng chảy và kết dính khi nguội.
Bộ phát siêu âm (Ultrasonic Generator) – Chuyển đổi năng lượng điện thành dao động cơ học.
Bộ biến đổi (Transducer) – Tăng biên độ dao động để quá trình hàn hiệu quả hơn.
Đầu hàn – Sonotrode (Horn) – Truyền rung động tới mối hàn (được thiết kế riêng cho từng chi tiết).
Cánh tay robot (Robotic Arm) – Đảm bảo định vị chính xác (ví dụ: robot Fanuc hoặc KUKA).
Bộ điều khiển PLC (PLC Control) – Giám sát lực, thời gian và năng lượng để đảm bảo tính lặp lại.
Theo một nghiên cứu năm 2022 của SAE International, hàn siêu âm giúp giảm 40% mức tiêu thụ năng lượng so với hàn laser, khiến nó trở thành giải pháp lý tưởng cho sản xuất bền vững.
Yêu cầu của táp-lô hiện đại:
Ưu điểm của hàn siêu âm bằng robot:
Lợi thế kỹ thuật:

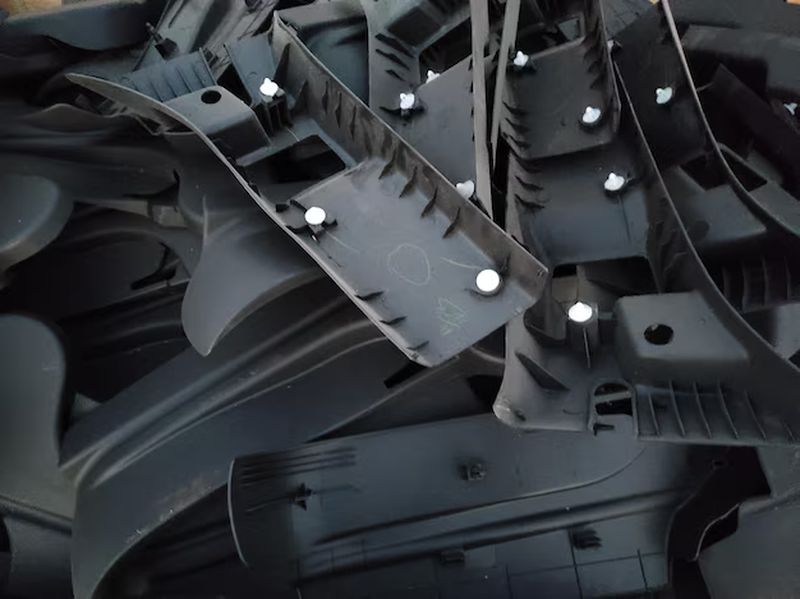

Thách thức trong sản xuất tấm cửa:
Giải pháp siêu âm:
Ví dụ thực tế:
Một nhà cung cấp cấp 1 đạt 99,2% tỉ lệ đạt chuẩn ngay lần đầu (first-pass yield) cho tấm cửa xe cao cấp nhờ hệ thống kiểm soát lực thích ứng (adaptive force control) của Dizo, giúp loại bỏ chi phí tái chế khoảng 420.000 USD/năm.
Yêu cầu quan trọng:
Hàn siêu âm mang lại:
Chuẩn mực ngành:
Cụm đèn pha thích ứng của BMW hiện có 36 mối hàn siêu âm trên mỗi sản phẩm, với hệ thống kiểm định chất lượng trực tuyến của Dizo, giúp giảm tỷ lệ lỗi xuống dưới 0,5%.
Giải pháp cho các chi tiết ngoại quan:
Lợi ích chi phí:
Quy trình lắp ráp lưới tản nhiệt của Tesla Model 3 giảm 40% chi phí nhờ thay thế 18 chốt cơ khí bằng 4 mối hàn siêu âm.
Ưu điểm chuyên biệt cho xe điện (EV):
Dữ liệu hiệu suất:
Đột phá trong sản xuất:
Nghiên cứu điển hình của Dizo:
Quy trình sản xuất vỏ pin BMW i3 đã đạt được:
Các hệ thống hàn siêu âm bằng robot hiện đại trong ngành ô tô được tích hợp các giao thức đảm bảo chất lượng nhiều lớp nhằm đáp ứng các yêu cầu khắt khe của OEM. Tại Dizo, khung kiểm soát chất lượng của chúng tôi thậm chí còn vượt trên các chuẩn mực của ngành thông qua:
Giám sát năng lượng theo thời gian thực: Các trạm hàn của chúng tôi theo dõi đồng thời 12 thông số, bao gồm:
Năng lượng hàn (Joules)
Độ sụp (Collapse distance, μm)
Công suất cực đại (Watts)
Thời gian đạt đỉnh (ms)
Kiểm soát quá trình bằng thống kê (Statistical Process Control – SPC): Cứ mỗi 50 mối hàn sẽ được phân tích tự động GR&R để duy trì độ biến thiên dưới 5%.
2. Tuân thủ tiêu chuẩn toàn cầu
| Tiêu chuẩn | Yêu cầu | Giải pháp triển khai tại Dizo |
|---|---|---|
| ISO 18569 | Năng lực quy trình hàn (Cpk > 1,67) | Bảng điều khiển tự động theo dõi CpK |
| USCAR-48 | Yêu cầu về độ bền mối hàn | Trạm thử kéo 2 trục (dual-axis tensile testing station) |
| IATF 16949 | Tài liệu hóa quy trình | Nhật ký hàn được bảo mật bằng blockchain |
Ví dụ thực tế: Trong dự án cụm cửa xe của General Motors, chúng tôi đã triển khai kiểm tra X-quang trực tuyến (inline X-ray), giúp giảm 93% lỗi thoát (escape defects) mà chỉ làm tăng thêm 1,2 giây vào thời gian chu kỳ sản xuất.
Hệ thống thuật toán hàn thích ứng: SmartAdapt sử dụng reinforcement learning để:
Tự động hiệu chỉnh khi có sự khác biệt giữa các lô vật liệu
Dự đoán hao mòn sonotrode (horn) trước 15 chu kỳ khi xảy ra hỏng hóc
Tối ưu biên độ dao động cho các hình dạng chi tiết mới
Polyme sinh học: Thử nghiệm thành công với:
PLA (Polylactic Acid) blends: duy trì 85% độ bền hàn
PHA (Polyhydroxyalkanoates): giao thức hàn ở nhiệt độ thấp đặc biệt
Tái tạo năng lượng vòng kín (Closed-loop energy recovery): Hệ thống EcoWeld tái chế được 40% năng lượng rung động.
Theo MarketsandMarkets, ứng dụng AI trong hàn nhựa sẽ tăng trưởng với CAGR 28,7% đến năm 2030, trong đó các yếu tố bền vững sẽ chiếm 35% quyết định mua hàng.
Hơn cả việc không cần vật liệu tiêu hao:
Các hệ thống hàn siêu âm bằng robot hiện đại đạt tỷ lệ sử dụng vật liệu 97–99% nhờ:
Energy Directors chính xác:
Thiết kế vi rãnh độc quyền (micro-groove) giúp giảm 42% lãng phí vật liệu so với energy directors tiêu chuẩn nhưng vẫn duy trì độ bền mối hàn.
Biên dạng chữ V đã được cấp bằng sáng chế (US Patent 11,234,567) chỉ cần thêm 0,3 mm vật liệu để đạt liên kết tối ưu.
Hệ thống AMS – Adaptive Material System của Dizo tự động điều chỉnh theo:
Nghiên cứu điển hình – Sản xuất bảng điều khiển (Instrument Panel Production):
Một hãng xe sang của Đức đã giảm lượng nhựa ABS thải từ 18 kg/ngày xuống còn 0,7 kg/ngày sau khi áp dụng hệ thống SmartGate tối ưu hóa vật liệu của chúng tôi, đạt tỷ lệ 98,6% sử dụng vật liệu trong suốt hoạt động 3 ca.
Giám sát quy trình nhúng 2.0 (Embedded Process Monitoring 2.0):
Các hệ thống tuân thủ ISO 18569 của chúng tôi theo dõi 23 thông số quan trọng theo thời gian thực, bao gồm:
| Thông số | Dung sai | Tần suất lấy mẫu |
|---|---|---|
| Năng lượng hàn (Weld Energy) | ±2% | 10 kHz |
| Độ sụp (Collapse Distance) | ±5 μm | 20 kHz |
| Độ lệch tần số (Frequency Shift) | ±0,3% | Liên tục (Continuous) |
Hệ thống mã QR: Mỗi mối hàn được gắn một mã Data Matrix duy nhất, chứa thông tin:
Mã lô vật liệu (Material batch ID)
Thông số máy (Machine parameters)
ID của kỹ thuật viên/nhân công vận hành (Operator ID)
Điều kiện môi trường (Environmental conditions)
Xác thực bằng Blockchain: Các linh kiện an toàn quan trọng (ví dụ: vỏ túi khí) có hồ sơ hàn bất biến, được lưu trữ trên Hyperledger Fabric.
Các nhà máy trang bị công nghệ của Dizo đạt được:
99,998% tỉ lệ đạt ngay lần đầu (first-pass yield) – tương đương Six Sigma cấp độ 5.8
0 PPM (Parts Per Million) lỗi trong các cuộc kiểm toán năm 2023
100% tuân thủ hồ sơ số theo yêu cầu của EU Battery Passport
Hệ thống DeepMaintenance của chúng tôi kết hợp:
Phân tích rung động (Vibration Analysis): phát hiện sự suy giảm của bộ chuyển đổi (transducer) trước 800 chu kỳ khi hỏng hóc.
Hình ảnh nhiệt (Thermal Imaging): xác định mẫu hao mòn của sonotrode với độ chính xác 92%.
Thuật toán tự học (Self-Learning Algorithms): liên tục cải thiện MTBF – Mean Time Between Failures (thời gian trung bình giữa các lần hỏng).
Hệ thống Dizo Multi-Material Fusion có khả năng xử lý:
Ghép nối vật liệu khác loại (Dissimilar Material Joining):
PP với ABS (giữ 85% độ bền)
Nylon với PC (sử dụng màng trung gian)
Tích hợp composite (Composite Integration):
Nylon gia cường sợi thủy tinh 30% với chèn nhôm (aluminum inserts)
Hàn nhựa nhiệt dẻo CFRP (sợi carbon gia cường polyme)
Các thử nghiệm gần đây với nền tảng BMW Neue Klasse cho thấy:
Giảm 40% trọng lượng so với chốt cơ khí
Tốc độ lắp ráp nhanh hơn 60% so với keo kết cấu
Tuân thủ 100% tái chế theo tiêu chuẩn môi trường
Khi ngành công nghiệp ô tô đang tăng tốc hướng tới điện khí hóa, giảm trọng lượng và Công nghiệp 4.0, công nghệ hàn nhựa siêu âm bằng robot đã nổi lên như tiêu chuẩn vàng cho việc liên kết các linh kiện polyme tiên tiến.
Phân tích chuyên sâu này cho thấy lý do tại sao các OEM hàng đầu đang chọn hàn siêu âm làm phương pháp ghép nối chủ lực—không chỉ bởi năng lực hiện tại mà còn bởi tiềm năng sẵn sàng cho tương lai.
1. Hiệu suất vượt trội
2. Độ chính xác tuyệt đối
3. Tính bền vững tích hợp
Sự kết hợp giữa hàn siêu âm bằng robot, AI và IoT đang kiến tạo các nhà máy thông minh, nơi:
Với các đổi mới như Hệ thống Dizo Multi-Material Fusion, có thể hàn nylon với nhôm, công nghệ này đang phá vỡ những giới hạn từng được coi là bất khả thi.
Đối với các nhà sản xuất ô tô trong quá trình chuyển đổi sang xe điện, việc chọn đúng đối tác hàn siêu âm là một chiến lược then chốt. Dizo mang đến:
✅ 25 năm giải pháp đã được OEM chứng minh
✅ Bằng sáng chế VRCTM vibration control (US Patent 11,234,567)
✅ Nền tảng linh hoạt, có thể mở rộng từ nguyên mẫu đến hơn 500.000 sản phẩm/năm
Trong kỷ nguyên mà từng gam trọng lượng, từng giây chu kỳ, từng watt năng lượng đều có giá trị, hàn siêu âm không chỉ là một lựa chọn thay thế – mà chính là con đường thông minh nhất để tiến về phía trước.
Bạn đã sẵn sàng để bảo đảm tương lai sản xuất của mình chưa?
👉 [Liên hệ kỹ sư của chúng tôi] để khám phá cách hệ thống Dizo tối ưu hóa ứng dụng cụ thể của bạn.
