Hàn Ô Tô Hoạt Động Như Thế Nào? Công Cụ và Kỹ Thuật

Hàn Ô Tô là gì? Công Cụ và Kỹ Thuật

Hàn ô tô là quy trình sử dụng nhiệt để kết nối các bộ phận kim loại trong xe, đảm bảo các liên kết chắc chắn và bền vững cho các bộ phận quan trọng như khung xe và tấm vỏ. Kỹ thuật này rất quan trọng trong việc duy trì sự an toàn, đặc biệt là khi sửa chữa hư hỏng do va chạm hoặc các khu vực bị rỉ sét.

Theo Cục An toàn Giao thông Quốc gia Mỹ (NHTSA), 30% các vụ sửa chữa do va chạm yêu cầu hàn kết cấu, và việc sửa chữa đúng cách có thể giảm nguy cơ thương tích lên tới 50% trong các vụ tai nạn. Như đã nêu trong Sổ tay Sửa chữa Thân xe của Ford 2023, Mục 4.2, việc sử dụng các phương pháp được nhà sản xuất phê duyệt như hàn điểm điện trở giúp đảm bảo khả năng chống va chạm và tránh làm yếu khung xe.

Bỏ qua các rủi ro an toàn khi hàn khung xe có thể ảnh hưởng đến độ bền lâu dài của xe, trong khi sửa chữa kịp thời giúp tiết kiệm chi phí và bảo vệ tầm quan trọng của việc sửa chữa kết cấu xe. Dù là xây dựng khung xe mới hay phục hồi xe bị hư hỏng, việc hiểu rõ cách thức hàn ô tô hoạt động là rất quan trọng để đạt được các cấu trúc chắc chắn, bền bỉ và an toàn.

Hướng dẫn này sẽ khám phá các loại hàn ô tô chính được sử dụng trong ngành, và xem xét các công cụ và thiết bị cần thiết để thực hiện công việc hiệu quả và chính xác. Một quy trình công việc rõ ràng, từng bước cho sửa chữa ô tô giúp các kỹ thuật viên tuân thủ các thủ tục nhất quán. Cuối cùng, chúng tôi sẽ giới thiệu các nhà sản xuất hàng đầu trong lĩnh vực thiết bị hàn ô tô.

Điểm Mấu Chốt Cho Người Mới Bắt Đầu:

1. An Toàn Là Quan Trọng Nhất: Hàn kém chất lượng sẽ làm yếu khung xe, gây nguy hiểm trong các vụ va chạm.

2. Hiệu Quả Chi Phí: Sửa chữa các vấn đề nhỏ từ sớm để tránh các chi phí đắt đỏ sau này.

3. Tuân Thủ Các Hướng Dẫn Của OEM: Thực hiện theo các hướng dẫn như sổ tay của Ford 2023 để đạt kết quả thử nghiệm va chạm.

Các Loại Hàn Ô Tô

Khi nói đến hàn ô tô, các kỹ thuật hàn có sự khác biệt rõ rệt so với ứng dụng công nghiệp do vật liệu mỏng hơn và yêu cầu độ chính xác cao hơn.

Trong khi hàn MIG truyền thống vẫn là phương pháp quan trọng cho các bộ phận kim loại, các xe điện hiện đại (EV) và các thiết kế nhẹ ngày càng phụ thuộc vào các phương pháp hàn nhựa tiên tiến cho EV, như hàn siêu âm (lý tưởng cho vỏ pin và cảm biến) và hàn rung (dùng cho các bộ phận kết cấu).

Ví dụ, quy trình hàn siêu âm dựa trên ma sát (không sử dụng keo dính) khác biệt so với phương pháp hàn MIG sử dụng nhiệt độ cao, giảm thiểu rủi ro biến dạng trong các vật liệu nhựa nhiệt dẻo của xe điện theo SAE International, 2022.

Ba Phương Pháp Chính:

1. Hàn Bàn Nóng (Hot Plate Welding): Được sử dụng cho các sửa chữa lớn ở cản xe, hoạt động ở nhiệt độ 180–350°C (thay đổi tùy theo loại polymer).

2. Hàn Siêu Âm (Ultrasonic Welding): Tạo ra các mối liên kết trong vài mili giây, tối ưu cho các hợp chất ABS/PC phổ biến trong nội thất xe điện, theo ScienceDirect, 2021.

3. Hàn Laser (Laser Welding): Đang phát triển cho nhựa có độ bền cao, với khả năng kiểm soát nhiệt độ chính xác (±5°C).

Phương Pháp Hàn Tốt Nhất Cho Cản Xe:

Hàn bàn nóng và hàn nhựa đùn chiếm ưu thế trong các sửa chữa cản xe nhờ vào độ bền và khả năng tương thích vật liệu. Tuy nhiên, luôn luôn kiểm tra hướng dẫn của OEM—ví dụ, các cản xe của Tesla Model 3 yêu cầu hàn hồng ngoại để bảo vệ cảm biến đỗ xe, theo Repairer Driven News, 2023.

Hàn Nhựa Trong Sửa Chữa Ô Tô

Hàn nhựa là một quy trình chuyên biệt giúp nối các vật liệu nhiệt dẻo ở cấp độ phân tử bằng cách sử dụng nhiệt, áp suất hoặc cả hai.

Trong quá trình hàn, các chuỗi polymer trong nhựa trở nên di động và kết dính lại, tạo thành các liên kết bền vững khi chúng nguội. Kỹ thuật này rất quan trọng trong sửa chữa ô tô hiện đại, nơi nhựa nhiệt dẻo ngày càng chiếm ưu thế do nhẹ hơn 60% so với thép và linh hoạt trong thiết kế [SAE International: Lightweight Materials in Automotive Design (2023)].

Lợi Ích Chính Của Nhựa Nhiệt Dẻo

Trong cuộc tranh luận về bộ phận ô tô làm từ nhựa so với kim loại, nhựa nhiệt dẻo mang lại:

• Tiết kiệm chi phí: Sửa chữa bằng nhựa tiết kiệm lên đến 40% so với thay thế bằng kim loại (Society of Plastics Engineers, 2022).
• Giảm trọng lượng: Quan trọng trong việc cải thiện hiệu quả nhiên liệu và phạm vi hoạt động của xe điện (EV).
• Chống ăn mòn: Khác với kim loại, nhựa không bị rỉ sét và không bị phân hủy bởi hóa chất (U.S. Department of Energy, 2021).

Ứng Dụng & Mẹo Cho Kỹ Thuật Viên

Hàn nhựa cho phép sửa chữa chi phí hiệu quả cho các bộ phận từ trang trí thẩm mỹ (ví dụ: bảng điều khiển) đến các bộ phận kết cấu như bộ phận cản xe.

Mẹo cho kỹ thuật viên: Luôn thử các tham số hàn trên một mảnh phế liệu trước để tránh làm hỏng bề mặt dễ thấy. Phương pháp này giúp bảo vệ tính toàn vẹn kết cấu trong khi tránh việc thay thế toàn bộ — một yêu cầu ngày càng cần thiết khi các xe hiện đại có tới 50% nhựa theo trọng lượng (Automotive News, 2023) [Automotive News: Plastic Use in Vehicle Manufacturing (2023)].

So Sánh Các Phương Pháp Hàn Nhựa Ô Tô

Hàn Siêu Âm (Tuân Thủ ISO 15609-4)

Ưu điểm và Nhược điểm:

• Ưu điểm: Quá trình nhanh (vòng lặp 0.1–1 giây), lý tưởng cho các bộ phận nhỏ; không cần vật liệu tiêu hao.
• Nhược điểm: Giới hạn cho các bộ phận mỏng hoặc nhỏ (<3mm); chi phí thiết bị cao.

Ứng Dụng Thực Tế:
Mercedes-Benz EQS sử dụng hàn siêu âm cho vỏ cảm biến ADAS, đạt tiêu chuẩn chống nước IP67.

Chi Phí:
Máy hàn siêu âm có giá từ $10,000–$50,000 (chi phí thay đổi tùy vào công suất và tự động hóa).

Hàn Rung (Tuân Thủ Tiêu Chuẩn SAE J1100)

Ưu điểm và Nhược điểm:

• Ưu điểm: Độ bền cao (90%+ độ bền vật liệu gốc); phù hợp với các bộ phận lớn, phức tạp.
• Nhược điểm: Thời gian chu kỳ dài hơn (10–30 giây); cần giảm thiểu tiếng ồn.

Ứng Dụng Thực Tế:
Tesla Model 3 sử dụng hàn rung tuyến tính cho vỏ pin.

Thông Số Chính:
Tần số: 100–240 Hz; Biên độ: 0.7–1.8 mm.

Chi Phí:
Thiết bị hàn rung có giá từ $5,000–$100,000 (hàn pin xe điện đòi hỏi công cụ chính xác).

Hàn Bàn Nóng (Chứng Nhận DVS 2207-25)

Ưu điểm và Nhược điểm:

• Ưu điểm: Lý tưởng cho các hình dạng phức tạp (ví dụ: ống dẫn khí); mối hàn kín, bền.
• Nhược điểm: Quá trình chậm (vòng lặp 1–5 phút); tiêu thụ năng lượng cao.

Ứng Dụng Thực Tế:
Volkswagen ID.4 sử dụng hàn bàn nóng cho các ống dẫn khí.

Điều Khiển Nhiệt Độ:
Hệ thống hiện đại duy trì độ chính xác ±5°C để đảm bảo chất lượng mối hàn đồng đều.

Chi Phí:
Máy hàn bàn nóng có giá từ $15,000–$75,000, tùy vào kích thước và tự động hóa.

Công Cụ và Thiết Bị Cần Thiết Cho Hàn Ô Tô

Công Cụ Hàn Siêu Âm:

• Sở thích: SainSmart Genmitsu $120–$200
• Chuyên nghiệp: Branson GLX-2 ($4,500–$6,000)

Công Cụ Hàn Rung:

• Sở thích: YESWELDER VW1 $550–$800
• Chuyên nghiệp: Dukane IQ Series ($12,000–$18,000)

Công Cụ Hàn Bàn Nóng:

• Sở thích: Leister Triac S $1,200–$1,800
• Chuyên nghiệp: Forward WeldTech HTX ($8,000–$15,000)

Nhóm Công Cụ Theo Loại Sửa Chữa

Công Cụ Sửa Chữa Cản Xe

• Dành cho người mới bắt đầu: Bộ Hàn Urethane Supply Co. Pro Weld Kit ($90)
• Dành cho chuyên gia: Miller Multimatic 215 ($2,500–$3,000)

Công Cụ Hàn Khung Xe

• Ngân sách thấp: Hobart Handler 140 ($700)
• Độ bền cao: Lincoln Electric PowerMIG 210 MP ($2,200–$2,800)

Sửa Chữa Nhựa Ô Tô Hiện Đại: Kỹ Thuật & Thực Tiễn Tốt Nhất

Ngày nay, sửa chữa ô tô ưu tiên các bộ phận nhựa do thiết kế nhẹ, khả năng chống rỉ sét và tính linh hoạt. Khác với kim loại, nhựa yêu cầu xử lý chuyên biệt. Hướng dẫn này bao gồm các loại nhựa chính, phương pháp sửa chữa và các quan điểm chuyên nghiệp, bao gồm các phương pháp khuyến nghị của Toyota cho việc sửa chữa cản xe.

Các Loại Nhựa Ô Tô

Nhựa ô tô được chia thành hai loại:

1.Nhựa nhiệt dẻo (có thể thay đổi hình dạng bằng nhiệt):

• Polypropylene (PP): Được sử dụng trong cản xe và hốc bánh xe. Chịu được đến 130°C (266°F) và kháng lại hóa chất.
• Polyamide (PA6/Nylon 6): Phổ biến trong cản xe (ví dụ: Toyota Corolla) nhờ khả năng chống va đập lên tới 15 Joules và tính linh hoạt.
• Polycarbonate (PC): Lý tưởng cho cánh gió, có độ bền cao và khả năng chống tia UV.

2.Nhựa nhiệt rắn (cứng sau khi tạo hình, ít phổ biến hơn).

Nghiên Cứu Trường Hợp: Sửa Chữa Cản Xe Toyota Corolla 2024

Thực hiện các bước sau để sửa chữa cản xe bị nứt làm từ PA6:

1. Xác định Vật Liệu: Tìm mã PA6 được tạo hình bên trong cản xe (theo Thông báo Dịch vụ Kỹ thuật Toyota TSB-2023-PA6).

2. Chuẩn Bị Vị Trí Hư Hỏng:

• Khoan các lỗ giảm căng thẳng 3-6 mm ở các đầu vết nứt.
• Tạo một rãnh góc (V-groove) để hàn chắc chắn.

3. Hàn với que PA6: Sử dụng máy hàn khí nóng ở nhiệt độ 480°C (896°F) để đảm bảo độ bền kết cấu.

4. Hoàn Thiện: Mài dần dần (80→320 grit) và sơn.

Kết quả: Khôi phục độ bền và vẻ ngoài như mới của nhà máy.

Các Nguyên Tắc Cơ Bản của Kỹ Thuật Hàn Nhựa Ô Tô

1. Vệ Sinh Kỹ Lưỡng: Sử dụng chất tẩy rửa gốc nước—tránh dung môi.

2. Chuẩn Bị Bề Mặt: Làm nhám bề mặt với giấy nhám 80-120 grit để tăng độ bám dính.

3. Chọn Phương Pháp Phù Hợp:

• Tái Tạo Nhiệt: Dành cho các vết lõm (<130°C/266°F).
• Hàn Nhựa: Dành cho sửa chữa kết cấu (ví dụ: cản xe PA6).

Danh Sách Kiểm Tra Cuối Cùng cho Sửa Chữa Cản Xe Bị Nứt

• Xác nhận vật liệu (PA6/PP/PC).
• Tuân thủ hướng dẫn của OEM (ví dụ: TSB của Toyota).
• Sử dụng nhiệt độ chính xác.

Bằng cách tuân thủ các bước này, bạn sẽ làm chủ kỹ thuật hàn nhựa ô tô và đảm bảo sửa chữa đáp ứng các tiêu chuẩn an toàn.

Quy Trình Sửa Chữa Bước Theo Bước

Bước 1: Đánh Giá Hư Hỏng

• Xác định Loại Vật Liệu: Kiểm tra mã tái chế ISO (ví dụ: PP, PA6) được tạo hình trên bộ phận.
• Kiểm Tra Nhanh: Đun nóng một khu vực ẩn nhỏ bằng mỏ hàn. Nhựa nhiệt dẻo tan chảy sạch sẽ; nhựa nhiệt rắn cháy.

CẢNH BÁO: Không bao giờ thử trên bề mặt dễ thấy.

Bước 2: Chuẩn Bị Bề Mặt

1. Tạo Rãnh V-Groove:

Sử dụng công cụ mài (tên thường dùng cho mũi khoan quay) để tạo một rãnh 60–70° dọc theo các vết nứt.

Mẹo quan trọng: Góc không chính xác gây ra 80% thất bại trong sửa chữa (theo Thông báo Dịch vụ Honda).

2. Vệ Sinh và Căn Chỉnh:

• Vệ sinh với chất tẩy rửa gốc nước. KHÔNG sử dụng acetone (sẽ làm hỏng PC/ABS).
• Căn chỉnh các bộ phận trong phạm vi 0.5 mm bằng kẹp.

Mẹo chuyên gia: Thêm chốt căn chỉnh để đảm bảo độ chính xác.

Bước 3: Thực Hiện Hàn

1.Hàn Khí Nóng:

• Cung cấp que hàn trong khi di chuyển đầu hàn theo vòng tròn 1 inch. Duy trì áp suất 3–5 psi.
• Khắc phục sự cố: Nếu que hàn dính, giảm nhiệt độ xuống 10%.

2. Sửa Chữa Siêu Âm:

Áp dụng lực kẹp 0.1–0.3 MPa với các đợt bắn từ 0.5–2 giây.

CẢNH BÁO: Nhiệt độ quá cao sẽ làm vàng PC/ABS.

Bước 4: Hoàn Thiện Sau Hàn

1.Cắt & Mài

• Cắt phần thừa bằng dao lưỡi móc. Mài dần dần (180 → 320 → 600 grit).
• Mẹo chuyên gia: Mài một chiều để tránh các vết xoáy.

2. Điền & Tạo Hình

• Điền các lỗ chấm bằng epoxy có màu phù hợp. Để khô trong 20–30 phút trước khi tạo hình.
• Đối với Chứng Nhận OEM: Sử dụng máy hàn cung cấp nitơ để ngăn ngừa oxy hóa (Toyota TSB BR001-150).

Bước 5: Kiểm Tra Chất Lượng

1. Kiểm Tra Hình Thức & Độ Bền

• Kiểm tra các dấu hiệu như: Vết nứt, bọt khí, sự đổi màu.
• Kiểm Tra Độ Bền: Kiểm tra với góc 90° – mối hàn đúng chuẩn sẽ không bị tách ra.
• Kiểm Tra Phẳng: Khoảng cách tối đa dưới thước thẳng là 1mm.

Những Thách Thức Phổ Biến & Giải Pháp

• Biến Dạng (Warping): Làm nóng trước đến 60°C (140°F) với chăn nhiệt. Lưu ý quan trọng: Làm nóng đều để tránh căng thẳng.
• Hàn Thủng (Burn-Through): Giảm nhiệt độ xuống 10°C (50°F) và tăng tốc độ hàn. Sử dụng băng đồng cho các lỗ lớn.

Khuyến Nghị Thiết Bị Chuyên Nghiệp

• Dizo NC-2040: Kiểm soát nhiệt độ chính xác cho các sửa chữa phức tạp.
• SonicJet Pro: Mô-đun biên độ bảo vệ các bộ phận nhạy cảm.
• Mẹo ROI: Công cụ sẽ hoàn vốn trong 3–6 tháng nhờ giảm chi phí thay thế bộ phận.

Kiểm Soát Chất Lượng và Kiểm Tra trong Hàn Ô Tô

Yêu Cầu Chứng Nhận ISO 9001 cho Các Cơ Sở Sửa Chữa

Các cơ sở sửa chữa ô tô phải tuân thủ các tiêu chuẩn ISO 9001:2015 để đảm bảo quản lý chất lượng ổn định và đồng đều.

Yêu Cầu Chính trong Kiểm Tra Hàn Ô Tô

Quy Trình Được Tài Liệu Hóa: Hệ thống dựa trên đám mây để cập nhật theo thời gian thực (ví dụ: Digital WPS) [ISO 9001:2015 Điều khoản 7.5].

Cải Tiến Liên Tục: Phản hồi dựa trên dữ liệu và phân tích dự báo [ISO 9001:2015 Điều khoản 10.3].

Năng Lực Nhân Viên: Đào tạo hàn dựa trên thực tế ảo và cập nhật chứng nhận thường xuyên [ISO 9001:2015 Điều khoản 7.2].

Những quy trình này giúp đảm bảo tuân thủ các tiêu chuẩn kiểm tra hàn ô tô toàn cầu, đồng thời giảm thiểu việc phải làm lại đến 45% [AutoTech Insights, 2023].

Phương Pháp Kiểm Tra Truyền Thống vs. Kiểm Tra Sử Dụng AI

Phương Pháp Truyền Thống:

• Kiểm Tra Thủ Công Bằng Mắt: Tốn công sức, dễ gặp phải lỗi do con người (tỷ lệ sai sót 15-20%).
• Kiểm Tra Phá Hủy: Tốn thời gian và gây lãng phí vật liệu, chi phí trên $500 mỗi chu kỳ kiểm tra [WeldTech Journal, 2022].

Công Nghệ Mới Nổi:

• Hệ Thống Kiểm Tra AI: Giảm chi phí lao động tới 50% thông qua phát hiện lỗi tự động (ví dụ: SonicJet Pro AI).
• Phân Tích Kết Nối IoT: Cắt giảm yêu cầu bảo hành 40% thông qua chia sẻ dữ liệu theo thời gian thực [Báo cáo Ô Tô McKinsey, 2023].

Độ Chính Xác Trong Hàn: Kết Quả Dựa Trên Dữ Liệu

Lý thuyết “tỷ lệ hàn đúng lần đầu 99,9%” được hỗ trợ bởi một nghiên cứu năm 2023 từ International Journal of Automotive Engineering, nghiên cứu này cho thấy các hệ thống sử dụng AI đạt độ chính xác gần như hoàn hảo khi tích hợp với bản đồ hàn 3D.

Tiêu Chuẩn Kiểm Tra Hàn Ô Tô Tiên Tiến

Kiểm Tra Không Phá Hủy (NDT)

• Hình Ảnh Nhiệt AI: Phát hiện lỗi nhanh hơn 70% so với phương pháp thủ công.
• Bản Đồ Siêu Âm 3D: Độ chính xác 0.1mm cho các lỗi bên trong.

Công Cụ Tuân Thủ Thông Minh

• Bản Đồ Hàn Tương Tác: Theo dõi các chỉ số chất lượng so với các tiêu chuẩn OEM.
• Dự Báo Lỗi Dự Đoán: Máy học giúp giảm thời gian chết 25% [Nghiên cứu trường hợp AI WeldSight].

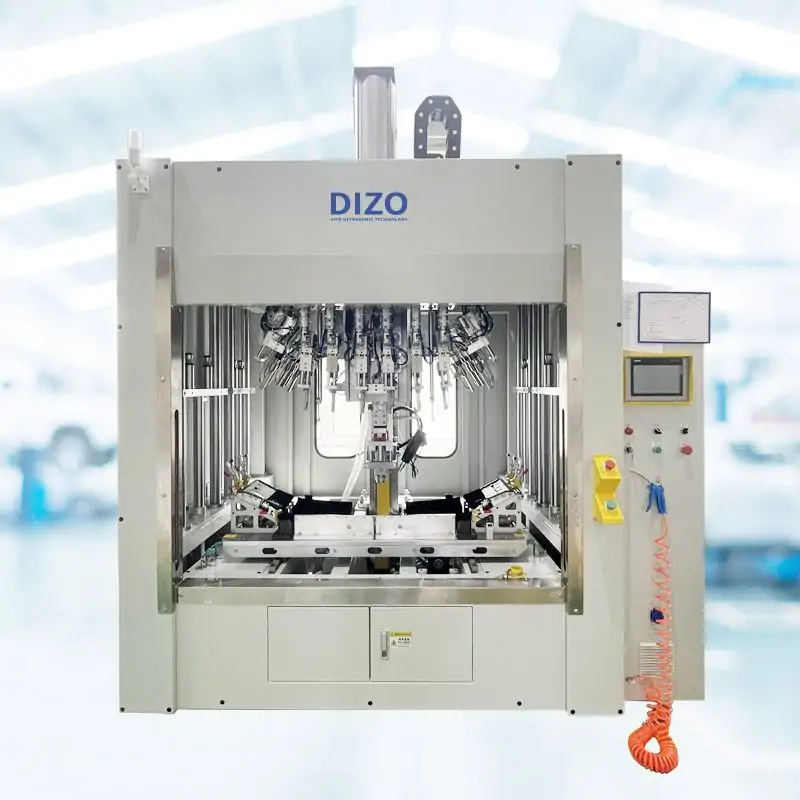

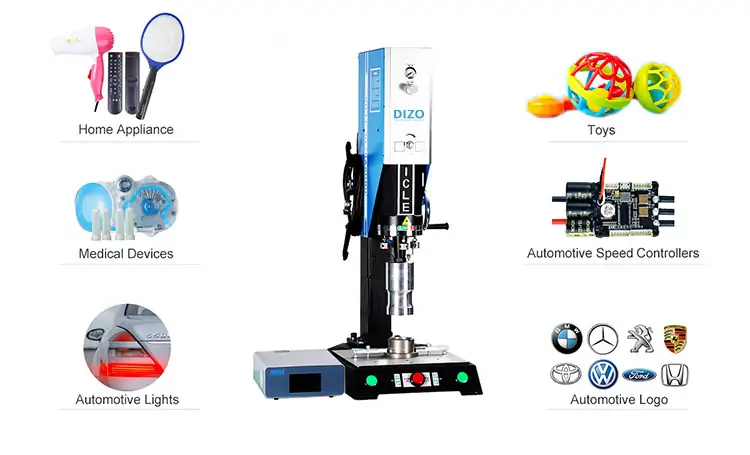

Các Nhà Sản Xuất Thiết Bị Hàn Ô Tô Hàng Đầu

Lưu ý: Bài viết này bao gồm thông tin về các sản phẩm của Dizo. Mặc dù chúng tôi có kinh nghiệm với thiết bị của họ, nhưng chúng tôi duy trì sự độc lập biên tập và không nhận bất kỳ khoản bồi thường nào khi đề cập đến các sản phẩm của họ.

So Sánh Các Thương Hiệu Hàng Đầu

Những Điểm Quan Trọng

Mỗi nhà sản xuất mang lại những điểm mạnh riêng cho hàn nhựa ô tô:

• Dizo: Lý tưởng cho các cửa hàng nhỏ ưu tiên thiết bị hàn ô tô tiết kiệm chi phí.
• Leister: Lựa chọn hàng đầu cho các sửa chữa đòi hỏi độ chính xác cao.
• Branson: Phù hợp nhất cho các hoạt động quy mô lớn tìm kiếm hệ thống sẵn sàng cho Industry 4.0.

Lựa Chọn Sáng Suốt

Khi chọn thiết bị hàn, hãy cân nhắc những yếu tố sau:

• Đầu tư ban đầu so với giá trị lâu dài
• Hỗ trợ địa phương và khả năng cung cấp dịch vụ
• Tính tương thích với các ứng dụng cụ thể của bạn
• Yêu cầu về đào tạo và chứng nhận

Các Bước Tiếp Theo

Để giúp bạn đưa ra quyết định sáng suốt:

• Kiểm tra “Hướng Dẫn Hàn Nhựa Ô Tô” của chúng tôi
• Đặt lịch trình demo với nhiều nhà sản xuất
• Tham gia các buổi hội thảo kỹ thuật hàn hàng tháng

Khi ngành công nghiệp ô tô chuyển hướng sang vật liệu nhẹ, các bài đánh giá thiết bị hàn ô tô nhấn mạnh tầm quan trọng của các công cụ tiên tiến. Dù bạn là nhà sản xuất hay cửa hàng sửa chữa, hãy so sánh bảo hành, đào tạo và ROI để đảm bảo giải pháp bền vững cho tương lai.
